西飛公司——整機三維虛擬裝配及工藝優化

發布于：2019-05-24 來源：大禹匯智

一、客戶收益

1. 通過詳細的虛擬裝配分析，發現了裝配過程中產品與工裝的干涉并給工裝設計更改提供了指導；

2. 發現了諸多操作不可達的裝配環節，為裝配工藝修改提供了方向；

3. 通過空間分析，為工具選型和工具設計提供了參考。

二、項目背景

新舟700飛機作為我國新一代的渦槳支線客機，對我國民航工業在開拓世界支線客機市場意義重大。在飛機實際投產、裝配之前，利用基于設計數模的三維虛擬裝配，可以驗證裝配設計和操作的正確與否，以便及早的發現裝配中可能存在的問題。 為產品順利下線提供保障。

a) 通過對機身接收等產品主要工藝流程、裝配順序和人員站位、操作部位進行仿真，驗證設備布局、尺寸及運動合理性和定位工裝與工作平臺協調性等，為設計工藝優化提供依據；

b) 通過對關鍵工藝環節和關鍵裝配工藝進行詳細人機工程仿真，驗證人員可達性、測量可達性，為設計工藝優化提供依據。

三、解決方案

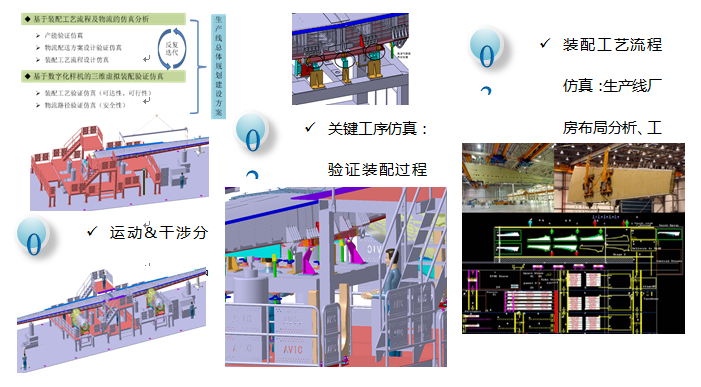

基于飛機各部件及工裝的三維數據模型，通過Delmia平臺，對裝配及生產過程中的關鍵工藝環節進行了三維虛擬裝配仿真分析：

1) 建立了各站位工藝流程模型，模擬機翼、機身、垂平尾、發動機、螺旋槳等大部件在空中吊運或地面移動運輸過程中的部件、工裝的狀態，開展運動仿真分析，驗證運輸路線，分析部件運動過程中是否存在干涉；

2) 建立了生產作業過程關鍵工序仿真模型，對關鍵裝配作業過程進行裝配順序仿真、人機功效仿真、關鍵工藝裝備模型的仿真，驗證裝配過程中工裝、工具、人員的可視性、可達性，操作的可實施性等。
