DMS-SCADA在SMT產線的應用

發布于：2023-08-19 來源：大禹匯智

一、背景概述

隨著工業4.0和智能制造概念的興起，軍工制造企業正在積極推動產品的SMT產線現代化改造和升級。通過引入智能化設備、數據采集與監控系統和數據分析技術，傳統SMT產線正在逐步轉變其工作現狀，以提高生產效率、質量控制和資源利用效率。在傳統的SMT產線中，產品的生產現狀及不足主要體現以下幾個方面：

1）生產效率方面：傳統SMT產線的工作現狀會存在生產效率低下問題。例如：由于傳統設備的限制或人工操作的依賴，生產速度較慢，無法滿足快速交付和大規模生產的需求；

2）質量控制方面：傳統SMT產線的工作現狀會存在質量控制不穩定問題，例如：工藝參數不穩定。在SMT貼裝過程中，工藝參數的穩定性對產品質量至關重要。包括焊接溫度、時間、壓力、流量等參數。如果這些參數不穩定或不準確，可能導致焊接不良、短路、開路等問題；

3）資源利用方面：傳統SMT產線的工作現狀會存在資源浪費問題。例如：在SMT產線上，原材料如焊膏、膠水和電子元件等可能會因?yàn)?/span>誤操作導致材料的過度使用或損壞，或是因?yàn)樵O(shè)備故障導致貼裝錯誤；

4）數據采集方面：傳統SMT產線的數據采集效率相對較低。例如：傳統SMT產線上的數據采集通常依賴于操作員手動記錄和輸入數據。這種方式容易出現錯誤、漏報甚至造假的情況，同時手動操作也較為耗時，影響數據采集的效率；

5）實時監測方面：在傳統SMT產線中，由于缺乏實時監測手段，生產過程中的異常情況和質量問題無法及時發現和糾正，導致產品品質不穩定、生產周期長、產品返修率高等問題；

6）數據同步方面：MES系統和SCADA系統在數據采集和處理方面會存在不同步問題。例如，MES系統采集工單、計劃排程等信息，而SCADA系統則主要關注設備運行、工藝參數等數據。如果兩個系統之間沒有良好的數據連接和實時同步機制，會導致實際生產情況與計劃數據不一致，影響對生產狀態的準確把握。

二、解決方案

大禹科技根據上述的生產現狀及不足，借助自主開發的DMS-SCADA系統，針對SMT產線建設了一套專業的數字化采集與監控系統。該系統聯網了貼片機、焊膏印刷機、回流爐、回流焊、SPI、AOI等各種產線專用設備，實現了SMT產線專用設備的數據采集、數據監控、設備告警、數據對比、數據統計等應用，從而解決了當前存在的問題，并顯著提高了SMT產線生產效率。

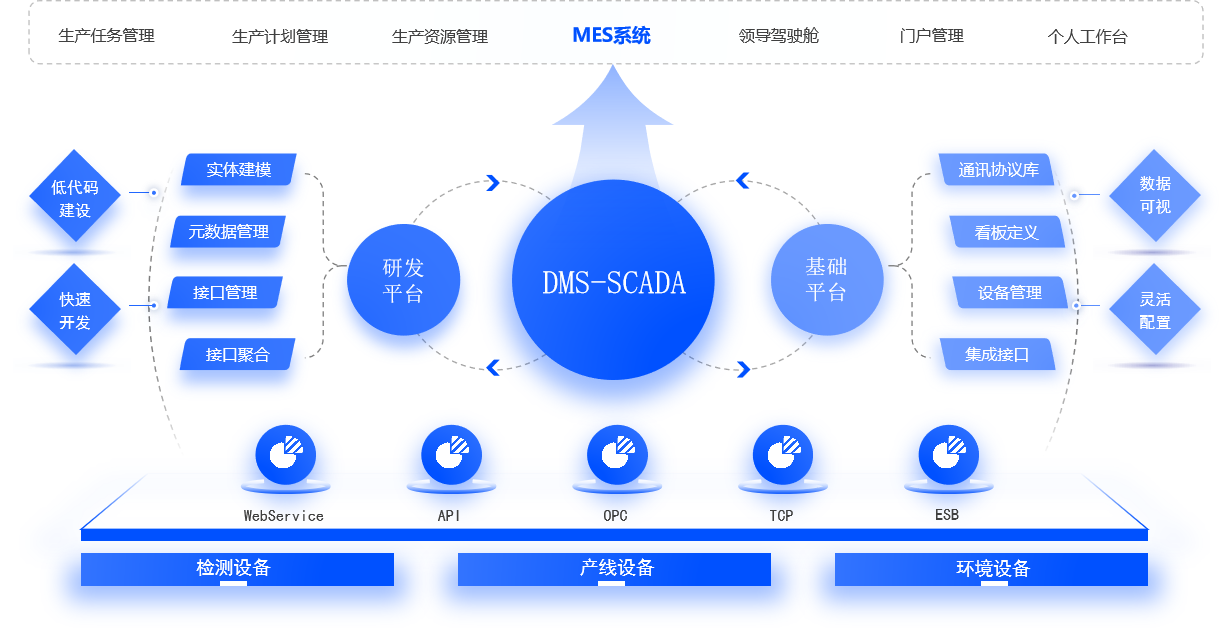

DMS-SCADA是大禹科技自主研發的一套低代碼、可自主維護的數據采集與監控系統，廣泛適用于各種產品SMT產線業務。在SMT產線業務中，DMS-SCADA系統充當著數據橋梁的角色，作為上游MES系統和下游現場設備之間交互的關鍵中樞。該系統采用松耦合的功能模塊配置，具備出色的系統擴展能力，可滿足系統的橫向擴展和按需部署需求。系統的核心功能涵蓋了任務資源調度、通信協議、組態控件、設備管理和集成接口等關鍵應用。操作員可以通過關鍵應用進行配置，實現SMT產線設備的數據采集、數據監控、設備控制和設備告警等應用，從而實現產線的正常運轉。同時，通過DMS-SCADA系統采集的數據可實時反饋到上游MES系統進行統一管理和應用，也可提供給ERP、數據中心等其他管理系統進行使用。最終，通過建設DMS-SCADA系統，不僅可以提高研制過程的數據采集效率和產品質量的一致性，還能夠?yàn)?/span>軍工制造企業挖掘更深層次的應用，如流程再造、故障預測與診斷、設備能耗管理等，為軍工制造企業未來的發展奠定堅實的基礎。

三、功能應用

接下來讓小編帶領大家詳細了解DMS-SCADA系統在SMT產線方面的應用有哪些吧！

1）任務管理：基于SMT產線的任務管理功能，能夠?qū)崿F(xiàn)任務的創建、分配、執行和完成等環節的有效管理。通過合理地任務分配和監控，可以提高生產效率和優化資源利用，從而推動整個SMT產線的高效運作。下圖為任務管理示意圖。

2）數據采集：基于SMT產線的數據采集功能，能夠?qū)崟r(shí)獲取設備、生產、質量和環境等方面的數據。通過有效的數據采集和傳輸，可以實現生產過程的監控和分析，幫助改善生產效率、質量控制和決策能力，從而推動整個SMT產線的持續優化。下圖為數據采集示意圖。

3）數據對比：基于SMT產線的數據對比功能，可對比不同設備的數據，以了解設備之間的性能差異和檢測情況。下圖為數據對比示意圖。

4）數據統計：基于SMT產線的數據統計功能，可實現AOI設備的合格率統計，操作人員和管理者可以了解SMT產線上通過AOI檢測的產品的合格情況，有助于掌握產品質量狀況、評估AOI設備的性能，并快速發現和解決生產中的問題，從而提高產品質量和生產效率。下圖為數據統計示意圖。

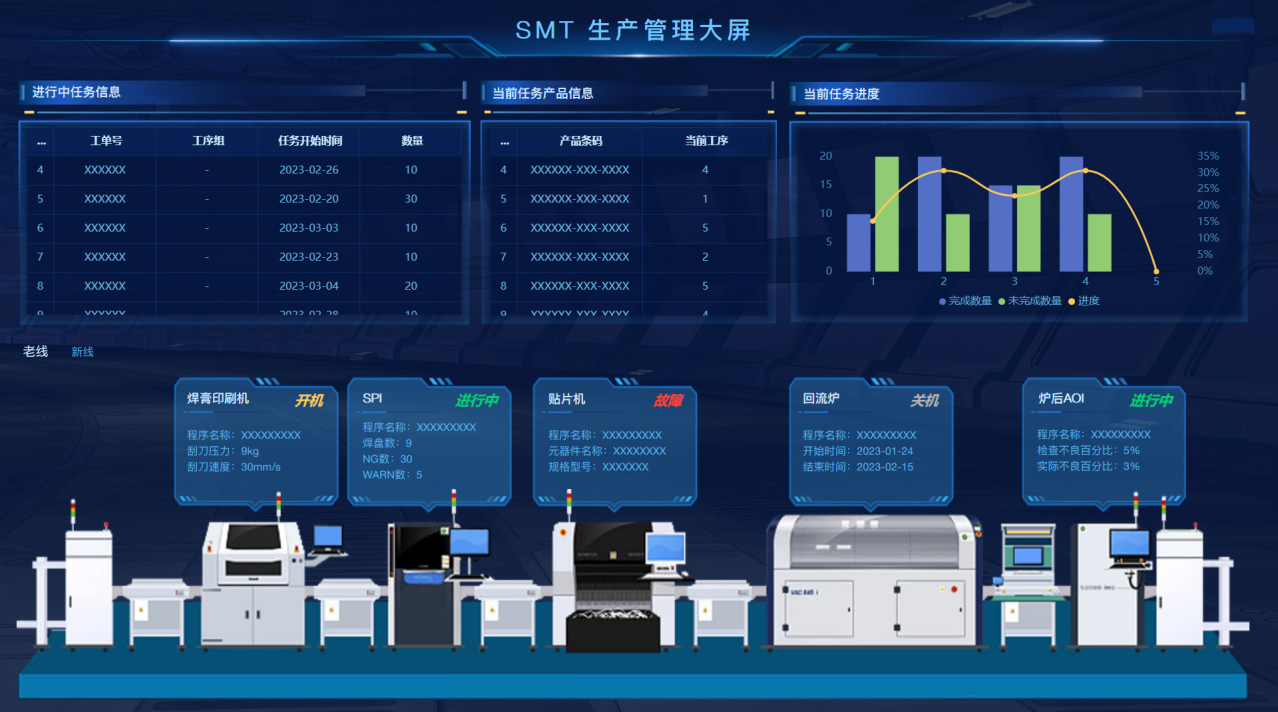

5）數據監控：基于SMT產線的數據監控功能，可以對SMT生產信息進行大屏顯示，可顯示進行中任務信息、當前任務產品信息、當前任務進度、報警信息等內容，為操作人員和管理者提供一個直觀、全面的生產管理平臺，幫助他們實時監控生產過程、優化決策并迅速響應問題。下圖為數據監控示意圖。

6）設備預警：基于SMT產線的設備預警功能，通過與傳感器和設備的連接，可實時監測生產線中的異常情況，如設備故障、質量問題、材料短缺等。一旦發現異常，系統能夠及時發送警報通知相關人員，以促使快速響應和故障處理，最大程度減少生產線的停機時間和損失。下圖為設備預警示意圖。

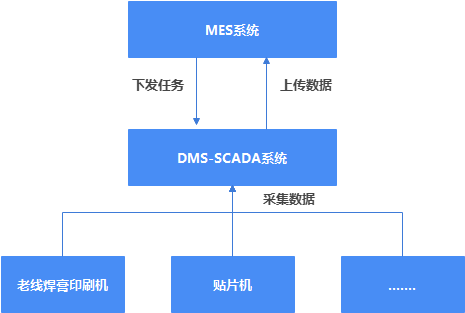

7）系統集成：基于SMT產線的系統集成功能以及數據接口的開發，實現MES系統和DMS-SCADA系統的緊密協同工作，確保生產計劃、設備監控和實際生產數據之間的高效銜接，使決策者可以全面了解生產狀況并做出及時的調整和決策。下圖為系統緊密協同原理圖。

四、建設收益

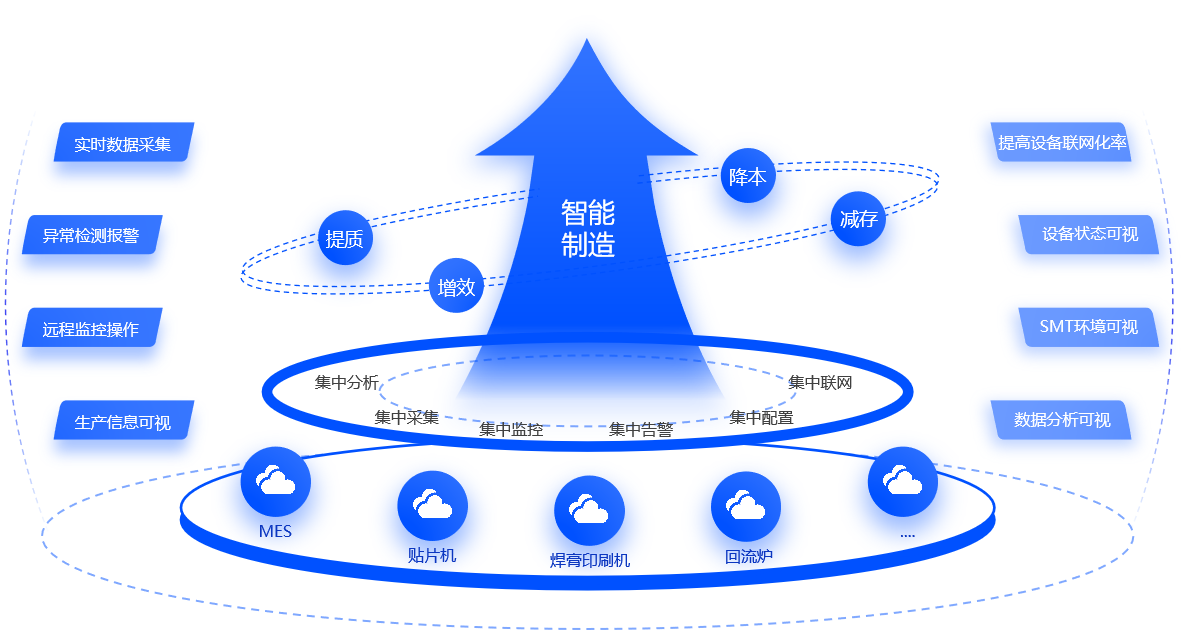

DMS-SCADA系統的建設可以帶來實時監控、設備故障檢測、數據采集和分析、遠程監控操作以及生產可視化等多項收益。這些收益可以提升SMT產線的生產效率、質量控制、資源利用率和管理水平，幫助軍工制造企業實現數字化轉型和智能制造目標。具體內容如下：

1）實時數據采集：DMS-SCADA系統通過通訊協議連接各種傳感器和儀表，可以實時獲取關鍵數據并對數據進行存儲與管理，使生產運營人員能夠隨時了解生產線的狀況，并及時采取措施來保持生產過程的穩定和高效；

2）異常檢測和報警：DMS-SCADA系統可以及時發現設備故障、生產過程異?；蚱渌麊栴}，并發出相應的報警信號，有助于快速響應和解決問題，減少生產線的停機時間，提高生產效率和產能利用率；

3）數據可視分析：DMS-SCADA系統可以采集和記錄大量的生產數據，包括生產參數、設備狀態、質量數據等。這些數據可以用于產線性能分析、工藝優化、質量檢查等。通過對數據進行分析，生產人員和工程師可以獲得更深入的洞察，發現生產瓶頸，優化工藝，提高生產效率和產品質量；

4）數據遠程監控：DMS-SCADA系統支持遠程監控，操作人員可以通過遠程終端實時查看生產情況。這種方式不僅增加了操作的便利性，還提高了安全性和響應速度，尤其對于遠程生產管理和協同工作具有重要意義；

5）生產信息可視化：DMS-SCADA系統可以對生產線的狀態、數據和報警信息以圖形化界面的形式展現出來。操作人員和管理人員可以通過可視化的方式直觀地了解生產線的運行狀況，有助于加強SMT生產線的可視化管理、決策支持和溝通。
