電子類產品智能調測試解決方案

發布于：2022-12-09 來源：大禹匯智

1、項目概述

電子類產品在生產過程中，調測、試驗是必不可少的工序，是電子類產品生產過程中重要的工藝環節，大量的不合格產品都是在這兩個環節執行過程中發現的。對于國防安全高度相關的軍工電子產品生產企業來說，產品質量標準要求更高，但由于軍工電子企業長期多品種、小批量的傳統研制模式，尤其在調測和試驗環節，仍然存在著大量的人工作業環節，并且大量的測試過程數據分散存儲，導致研制效率低下，產品故障原因難于追溯，數據不能有效利用等，這種現狀已經不能適應新形勢下軍工產品的研制要求。

北京大禹匯智科技公司結合多年的行業經驗以及自主開發的DMS系列產品，幫助軍工電子企業頂層規劃電子類產品自動化測試及試驗解決方案，將新的信息化技術融入其中，通過設備聯網、數據采集、遠程控制、任務調度、數據管理及數據分析等能力幫助企業實現自動化測試和試驗，提高研制效率；通過產能分析、智能排產、三維展現等技術幫助企業建立基于產線和試驗室實際數據的數字孿生模型指導企業實際生產；通過數據挖掘分析技術幫助企業實現包絡分析、質量趨勢分析等能力，改進企業現有的電子類產品調測試業務的生產管理模式，實現企業調測試業務的數字化、自動化、智能化管理，有效提升執行效率，為型號產品的批產能力提升、新品研發工作保駕護航。

2、業務流程分析

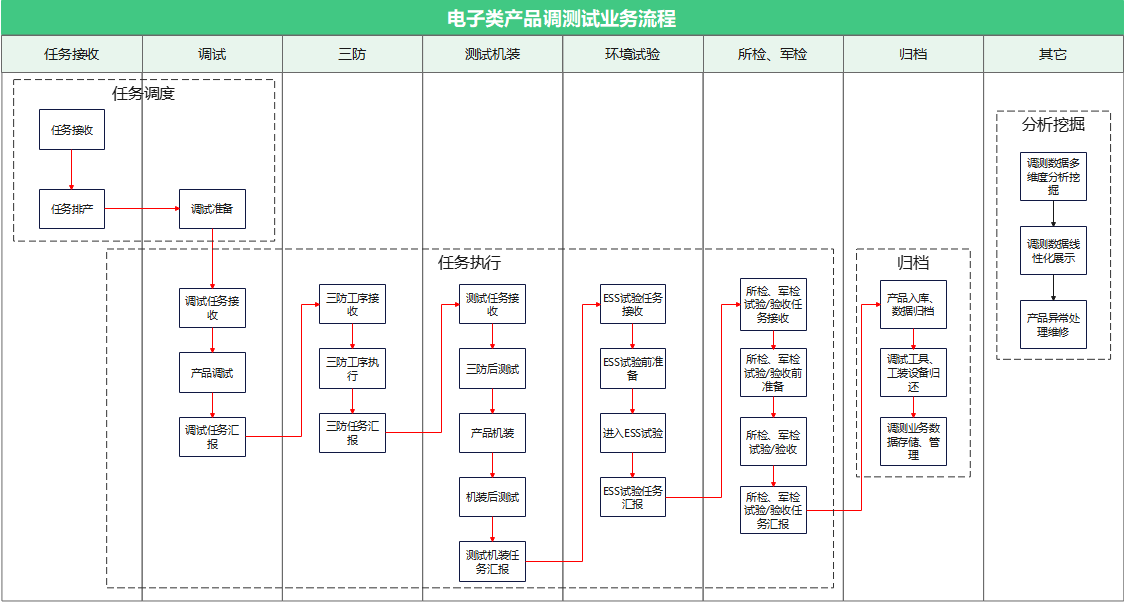

電子類產品的調測試業務主要包括調試、三防、測試、試驗、交檢、歸檔、交付等幾個主要環節。相關任務信息主要來源于MES、PDM等系統，之后會根據調測試工序先進行裝配，并進行軟件燒制、初始化、外觀測量等初步調試工作，某些產品需要進行三防工序，三防過后要進行常溫測試工序，之后在不同環境條件下進行環境測試。如果是例試任務或交檢任務還需要在更為嚴格的工藝條件下進行測試及試驗。最后分析數據、整理報告及數據包進行歸檔或交付。對于復雜的調測試過程往往需要多個部門協作完成，例如需要裝調部、三防部門、環境試驗部門等。各部門之間的業務有連續性和關聯性，需要協同調度管理。根據任務來源及目標不同可以分成批產任務、例試任務、研制任務、外協任務等，不同任務對測試工藝、判讀指標、分析報告內容格式等都有不同的要求。由于軍工企業傳統的產品特點是小批量、多批次，往往型號產品的量產化不大，型號產品的生產批次變化非常頻繁，這就對調測試業務管理的靈活性、應變能力提出了更高的管理要求，如何在這種條件下提高調測試業務執行效率，提升管理能力，實現調測試業務更加自動化、智能化的管理，已成為企業需要面對和迫切解決的首要問題。

3、技術挑戰

鑒于上述章節所描述的業務流程及分析，如何利用智能制造技術滿足新形勢下的國防需求，是電子產品研制企業需要面對的一大難題，同時對傳統的電子類產品研制過程管理模式提出了更高的要求，包括任務的自動分解、工藝的自動匹配、智能排產派工、程序自動燒寫、任務所需資源自動匹配、工藝記錄表自動生成、執行過程的實時監控、數據自動采集、自動化測試聯調、遠程控制、實時判讀預警分析、故障數據智能診斷、結果數據智能分析、報告自動生成、遠程交檢監控指揮、測試過程的可視化回放、交檢報告數字化簽名、數據包自動化生成、自動歸檔等等，需要更加自動化、智能化和體系化的業務管控系統來幫助企業實現調測試業務的智能制造升級。

4、解決方案

大禹匯智在軍工行業電子類產品自動化測試及試驗業務領域深耕多年，結合企業調測試業務特點以及數字化軍工發展的目標，基于我公司的DMS系列產品，推出了以實現調測試業務數字化、流程化、自動化、智能化為目標的智能調測試整體解決方案，該解決方案遵循建設低成本、高易用性、高安全性、高可靠性等設計原則，為企業打造先進、自動、智能的調測試業務管控系統。

大禹公司的DMS系列產品以自主研發的DMS-MindSpace系統平臺為核心基礎框架，輔以DMS-TDM試驗數據管理系統、DMS-SCADA數據采集及監控系統、DMS-ASS自動化測試軟件、DMS-DAP大數據分析系統、DMS-Terminal現場終端管控軟件等產品，結合通信技術、測控技術、自動化測試技術、三維展現技術、數字孿生技術、大數據分析技術等先進技術，為企業提供從任務調度管理、自動化執行管控、統一數據管理、智能數據分析、三維可視化展現、智能故障診斷及決策分析、數字化交檢交軍等應用在內的整體解決方案。

該解決方案涵蓋了電子產品從裝配、調試、三防、測試、環境試驗、所檢軍檢到報告生成、數據歸檔的全過程智能化管理。

該解決方案將調測試業務分為業務管理、執行管控和現場管理三個維度，涵蓋了調測試任務的規劃、準備、執行、分析、歸檔幾大主要業務階段。各個業務階段分別采用DMS-TDM試驗數據管理系統、DMS-SCADA試驗數據采集與監控系統、DMS-Terminal現場管控終端軟件、DMS-ASS自動化聯調測試軟件等系統共同對調測試業務進行管控。這種架構模式可以有效的明確業務功能劃分以及實現高效的業務執行效率，能充分滿足用戶各類電子類產品調測試數字化、流程化、網絡化、可視化、自動化、智能化的需求。

DMS-TDM試驗數據管理系統、DMS-SCADA采集與監控系統、DMS-Terminal現場管控終端軟件、DMS-ASS自動化聯調測試軟件是大禹公司自研的DMS-*調測試體系的重要組成部分。DMS-TDM負責調測試業務管控，主要包括任務接收、工藝匹配、排產派工、作業調度、數據管理、分析報告、數據歸檔等功能，涵蓋了調測試業務的全過程管理。DMS-SCADA負責調測試過程中實時采集、調度、監控等功能，主要用于調測試設備互聯互通，實現調測試設備網絡化并實時采集現場數據，對工業現場進行本地或遠程的自動控制、對工藝流程進行全面和實時的監視。DMS-Terminal負責接收上游系統下發的調測試任務對調測試任務進行確認，負責設備點檢、工藝查看等需要現場數據填報的工作。DMS-ASS自動化聯調測試軟件負責調測試程序自動化執行，可基于設備按照調測試工藝自主編輯調測執行程序，實現調測試自動化執行。完整的調測試業務管理架構如下圖所示：

5、功能亮點

1）工藝自動匹配

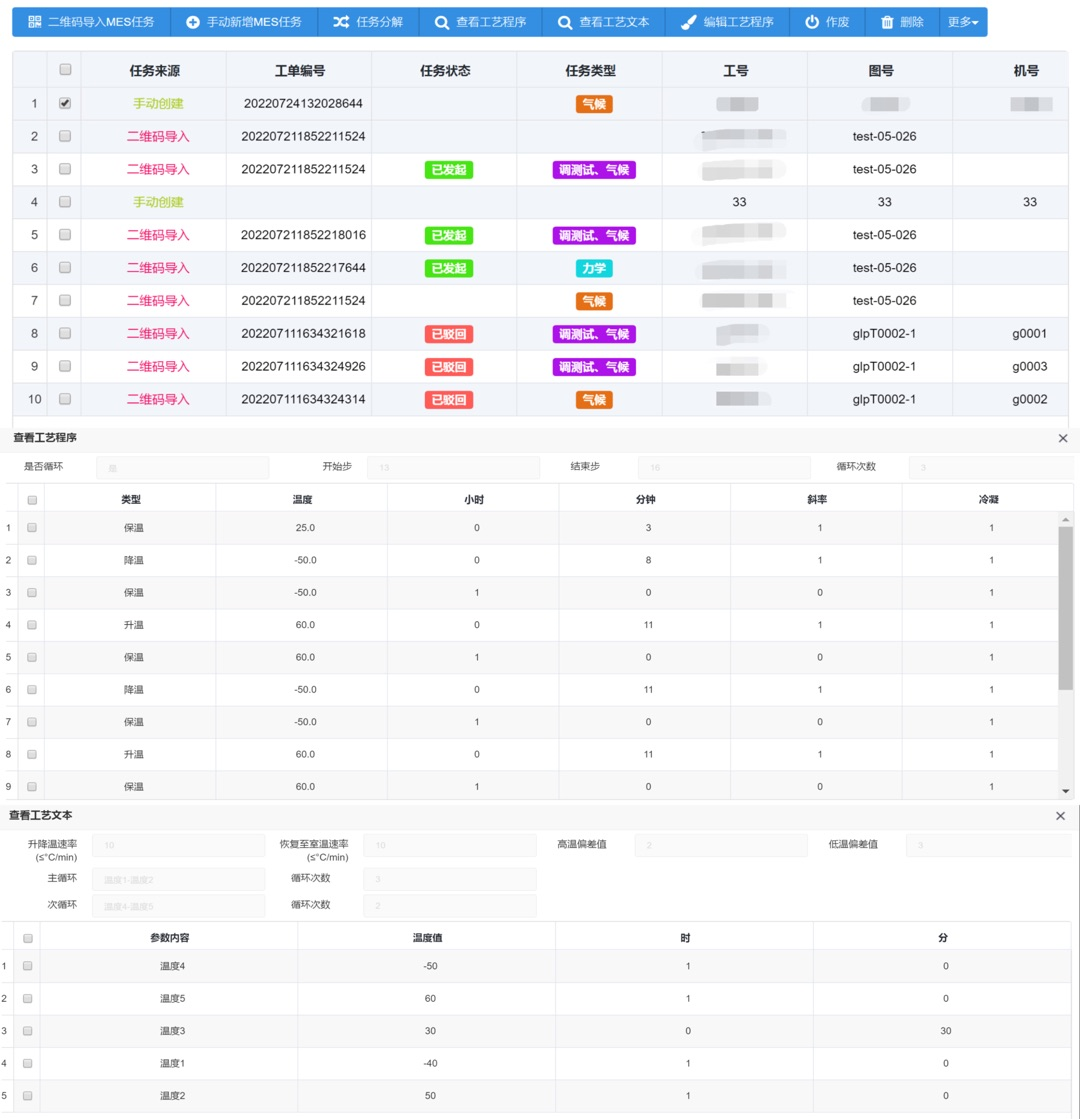

系統具備工藝自動匹配功能，可實現工藝條目數字化，并形成工藝庫。系統可以根據產品信息自動從工藝庫中匹配對應的工藝，生成該產品的測試、試驗執行工藝表并下發給現場操作人員。下圖為工藝自動匹配效果圖。

2）自動化試驗

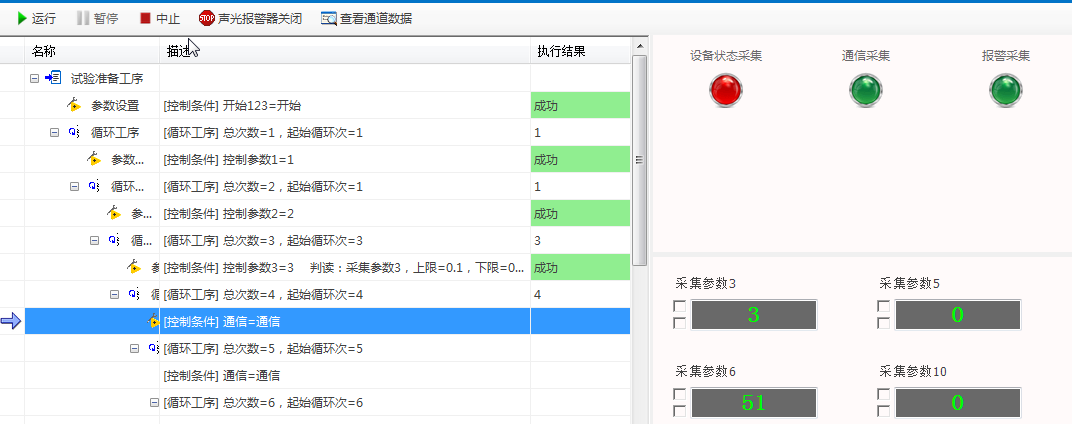

系統具備可視化編輯功能可進行試驗工藝流程的在線編程，設置各種參數、配置執行方法、設置判定條件等，最終形成完整試驗工藝流程的自動化執行程序，并存儲在DMS-SCADA系統的工藝執行庫中。當該型號產品需要進行試驗時，技術人員只需從DMS-SCADA系統的工藝執行庫中選擇該程序，并發送到設備即可自動執行，此時技術人員無需去現場進行手動操控，只需要在監控室內通過遠程對執行進行監控即可，該功能已經達到無人值守的管控能力。下圖為自動化試驗效果圖。

3）遠程控制

系統具備遠程控制功能，可對設備進行遠程集中控制，相關人員可以以遠程的方式對調測試設備進行開關、啟停、程序控制、參數輸入、變量調節等控制操作。同時，可對采集的數據及調測試設備狀態進行實時監控。下圖為遠程控制效果圖。

4）測試環試聯調聯控

系統具備自動化的測試、環試聯調聯控功能，該功能可以對測試、環試等工序進行自動化、一體化管控。例如試驗開始前選定試驗設備以及任務并進行開始，系統會下發測試工序任務表，自動鏈接運行任務相關的自動化測試程序，測試程序讀取任務表后，按任務規定的測試類型進行產品自動化測試。同時溫循試驗開始運行，系統同時采集溫箱的數據以及測試數據，并通過系統進行數據關聯，當測試程序需要觸發溫箱做溫度改變時，系統會自動給溫箱發送相關控制指令，控制溫箱改變溫度。反之當溫箱溫度達到某一設定值時，系統會自動給被測產品下達測試指令，完成產品的測試程序，直至試驗任務完成為止系統自動停止溫箱設備和測試程序。期間測試產品、測試程序、溫箱任何一方出現故障，系統都會立刻終止試驗任務發出報警等待處理，也可以根據設置好的處理機制自動做出相應的處理。

5）包絡分析

系統具備對比分析、包絡分析等產品性能分析功能，可對包絡分析結果數據進行提取。通過包絡分析功能可以幫助用戶確定電子類產品內控指標，作為數據合格性判讀依據，可大大提高產品合格率。包絡圖以點面方式，描繪數據。下圖為包絡分析分析圖。

6）基于實際數據驅動的數字孿生模型

系統具備基于實際數據的數字孿生模型功能，可對電子類產品實際的調測試產線環境進行布局，以三維可視化的方式直觀展現調測試產線的全貌，并且其三維模型可以采用DMS-SCADA系統的實時數據進行驅動，從而真實反映調測試產線的實際執行效果，并利用離散仿真技術進行瓶頸分析、產能預測、可視化培訓等功能。下圖為基于實際數據驅動的數字孿生三維模型展現。

6、應用效益

本解決方案有利于電子產品研制企業調測試業務能力的顯著提升，可以縮短產品調試周期，降低調試成本，提高調試效率和經濟效益，實現企業調測試業務自動化、智能化管控的目標。項目建成后可達到的效果如下：

1）設備網絡化：通過先進的IT測控技術手段，實現調測試設備的網絡化集成，從而實現產品調測試過程中的實時數據采集及遠程集中監控，進而達到多調試任務同步自動化執行、監控、管理的目標，為企業節約人力成本，提升企業競爭力；

2）記錄無紙化：業務全過程數字化管理，報表、報告、表單全部實現電子化；

3）業務流程化：實現調試、三防、測試業務流程的協同管理。針對每個環節產生的工藝卡、記錄表等實現流程節點關聯，實現任務流程信息的完整采集；

4）數據顯性化：配備環境監測設備、看板、監控中心等硬件設備，實現數據多維化、多樣化、可視化展現；

5）分析多維化：從故障分析、投產預判等方面逐步擴展數據的深層次分析挖掘能力，充分發揮調測數據價值；

6）管控智能化：提升管控實時性，通過實時報警、智能預判、智能診斷、實時調度等技術手段，逐步實現調測管控的智能化目標；

7）改變工作及管理模式：從傳統的工作模式轉變?yōu)樽詣踊?數字化的管理模式；

8）節約人力成本：調測試崗位的人力成本可降低2-3倍；

9）實現調測試數據的積累：通過不斷的數據積累配合深度數據分析、統計、挖掘技術的應用，充分發揮調測試數據的潛在價值。

7、成功經驗

目前，大禹匯智公司基于電子類產品調測試智能管控解決方案，已在航空、航天、兵器等行業的多家客戶完成了解決方案的落地實踐，并且取得了非常好的成果，獲得了相關企業的一致好評。詳情歡迎撥打大禹匯智7×24小時客服電話010-53526160咨詢了解。

8、關于大禹匯智

北京大禹匯智科技有限公司，是一家基于工業互聯網技術的、面向智能制造的信息化解決方案供應商，通過了國家雙軟認證，獲得了國家高新技術企業和專精特新等榮譽。公司擁有自主可控的DMS-MindSpace全套業務解決方案，覆蓋設備聯網、數據采集、數據管理、數據分析等所需的工具和解決方案，同時提供基于離散事件仿真技術為生產系統提供工藝流程仿真優化分析和平臺開發等服務。公司致力于成為高端裝備制造業領先的“設備連接商、數據分析商、仿真服務商”。

大禹匯智的DMS系列整體解決方案以“數據”為核心、以“流程”為引擎、以“自動”為手段、以“智能”為目標，綜合集成設備數字化改造、設備聯網集成、過程數據自動化實時采集、設備遠程控制、風險預警、海量存儲、分析挖掘、數字孿生等關鍵技術，幫助企業實現透明可控的信息化制造體系，推進生產運營智能化，提高生產質量、生產效率和資產運營水平，賦能企業提質增效、降本減存，實現智能制造升級。
