DMS系列產品幫助企業實現生產數字孿生應用

發布于：2022-11-08 來源：大禹匯智

1.數字孿生技術

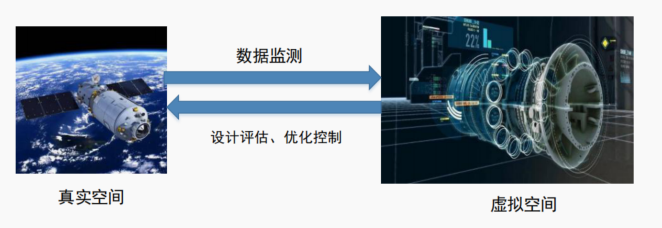

數字孿生提供了一種獨特的方式來反映數字世界中的物理實體的形狀、位置、狀態和運動，加上感官數據采集、大數據分析、以及人工智能和機器學習，數字孿生技術可用于系統實施過程中的監視、診斷、預測和優化。通過物理世界和虛擬世界的融合，數字孿生提供了一種實現網絡與物理集成的獨特方法，這一概念已為越來越多的企業所采用。通過各種數字化技術，將實體的行為、物理世界的關系從整體創建高保真的數字化虛擬模型，這樣的虛擬模型依賴于從物理世界下的真實世界數據配制他們的實時參數、臨界條件，并根據相應的物理實體狀態進行實時更新，實現虛擬世界與物理實體雙向交互，可以幫助企業評估生產進行中的狀態、診斷歷史問題以及預測未來趨勢，促進生產系統更加精益化運行。

2.數字孿生解決方案

現代化的生產線建模與仿真運行管控，不單單是生產線的可視化顯示、分析與應用，更應該將分析結果和實際需求相結合，從而完成生產的優化分配以及作業流程與加工工序的優化，結合產品工藝流程、物料資源運輸、工廠設備資源等信息，并對生產系統中的各個元素與生產過程統一信息建模，最后對生產線加工工藝流程等進行仿真，通過仿真模擬結果優化生產資源配置，提高生產效率。

面對生產制造中普遍存在的應變能力不足、生產周期長、精細度較差等問題，大禹匯智公司將數字孿生技術結合異步化的信息交互架構應用到生產制造領域，可有效地解決這類問題。

大禹匯智公司構建了由DMS-MindSpace工業信息化支撐平臺、DMS-SCADA數據采集監控平臺和Witness仿真系統組成的生產數字孿生產品體系。DMS-MindSpace工業信息化支撐平臺是大禹匯智技術團隊對智能制造深入研究和探索的重要成果，支持產品從研發、制造到運維的全生命周期化服務管理，支撐各種產品應用數據計算、存儲、分析挖掘等服務，支持單機和分布式平臺部署，預置了大量通用性和行業性模塊，通過不同的模塊的快速組合，可以支撐多領域的應用，采用全模型管理，底層封裝數據流傳輸，方便用戶只關注業務層面的應用；DMS-SCADA數據采集監控平臺融合IT、OT、互聯網技術，用于試驗/制造設備互聯互通，實現設備網絡化并實時采集現場數據、對工業現場進行本地或遠程的自動控制、對工藝流程進行全面、動態和實時的監控，可快速實現設備互聯、數據互通、數據共享；Witness軟件是功能強大的工藝流程模擬仿真軟件系統，提供了強大的建模元素，支持離散事件建模，支持?jǐn)?shù)據驅動化建模，具有強大的交互性能，具有獨特的分析模塊與軟件接口。

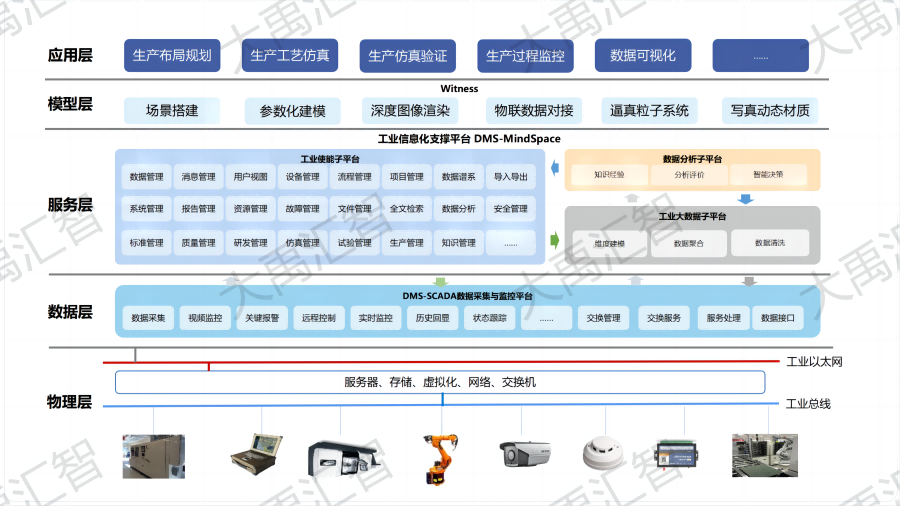

大禹匯智公司的生產數字孿生解決方案框架主要包括：物理層、數據層、服務層、模型層、應用層。物理層反映著真實工廠車間的設施、設備等實體信息；數據層反映著車間設備的運行狀態、環境狀況、能耗信息等，利用DMS-SCADA平臺建立數據庫，對設備和環境的狀態數據進行實時的收集，將實時的物聯數據與模型層中三維化的車間、設備模型綁定對接，為系統的分析、決策提供依據；服務層主要為應用層中面向客戶服務的應用提供支撐，通過部署基于微服務架構的DMS-MindSpace平臺，提供各種計算、存儲和數據分析等方面的服務；模型層表征著物理實體到虛擬體的映射關系、規則，利用Witness仿真系統通過虛擬可視化的場景，實時呈現車間中真實的物理場景；應用層主要基于數字孿生滿足生產業務方面的應用需求，如生產布局規劃、設備工藝仿真、生產過程仿真、數據可視化、生產設備監控、預防維護、故障診斷等。

基于整體框架內容，特別是在基于數字孿生的生產管控方面，大禹匯智公司在探索與實踐中構建了DMS-SCADA平臺+DMS-MindSpace平臺+Witness仿真系統的應用體系，面向物理車間和虛擬車間通過孿生數據進行互聯，進而能夠使得車間整個生產流程與要素進行實時的信息交互和融合，如此一來能夠有效的對車間制造資源、生產過程和產品質量的管控提供支撐。通過DMS-SCADA將設備層等制造過程運行層面下的物理車間實體數據進行采集管理，以DMS-MindSpace為服務支撐平臺，將物理空間的實時數據利用Witness映射到虛擬數字車間上，在此基礎上結合孿生數據實時分析、歷史模型庫感知等手段，實現全過程生產數據流通的閉環，使得車間生產管控更加的智能、透明化，進而解決生產制造過程中資源配置不合理、協同性差等，實現生產車間制造資源的優化配置。

3.數字孿生應用

3.1數字化車間三維可視化建模

數字化車間3D可視化建模的目的是為了能夠達到數字化管理、結構化地展示生產加工制造階段的各類信息內容，依照組織劃分的原則、業務協同的規則、數據統計的規則、物料(能源)平衡的原則等一系列共性規則和約束，將生產加工制造信息內容與物理世界連接起來，實現數字化車間透明化數字化管理。

數字化三維場景的建模是數字化孿生系統建立的基礎，主要包括幾何建模（Geometric Modeling）、物理建模（Physical Modeling）、運動建模（Kinematic Modeling）、對象行為（Object Behavior）建模等。目前業內產線設計/工廠建模工具已經成熟，通過三維建模工具，利用豐富的建模元素，可快速參數化建模，實現車間三維可視化，關聯相關信息，支持點云技術實現快速掃描建模。

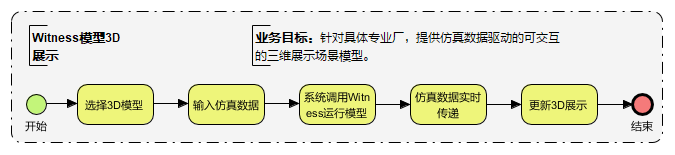

通過三維可視化模型的實施，形成可與Witness仿真模型進行實時數據交互的三維展示場景。如仿真模型中更改了產品生產的工序流程，三維展示場景也相應進行更新，以仿真模型產生的數據來驅動三維展示場景的更新。

3.2制造業離散系統仿真

大禹匯智公司構生產系統仿真團隊利用Witness軟件，可以在離散或連續的時間內對生產系統進行仿真，能把生產資源、產品工藝數據、物流、庫存等信息動態地結合起來，以系統活動過程的“復現”代替以往單純的數學抽象描述，表達形式易于理解，能全面反映制造系統動態活動過程和特征，為制造系統設計和運行管理評估提供了理想的手段。

? 數字化工廠層面的規劃與仿真

基于數字化車間或工廠的資源布局建立仿真模型開展各類仿真實驗，包括：

（1）零件流的靜態分析與動態仿真。

（2）數字化工廠生產與裝配過程平衡仿真分析。

（3）中心倉庫復雜物流配送策略與路徑仿真分析。

（4）人力資源排班與勞動強度仿真評估。

（5）生產物流系統仿真分析。

? 車間層面的規劃與仿真

進行車間設備、操作區域的布局，分析物流瓶頸；根據產品信息、工藝信息和生產計劃信息，對車間進行仿真調度：

（1）車間布局仿真，根據產品的工藝特征、生產場地、制造資源等信息，對車間的設備布局進行仿真規劃或修改，計算并校驗設備的占地面積及空間。

（2）車間調度仿真，針對某個布局方案，根據車間生產計劃安排生產的產品品種和數量，仿真優化各個品種的投入產出順序和庫存標準，以獲得在生產物流時間、設備利用率等指標的最優值。

（3）車間物流仿真，針對某個布局方案，根據產品工藝和生產計劃，分析在一定批量生產條件下，車間物流搬運的成本，包括搬運距離、次數、重量等，找出車間存在的物流瓶頸。

? 生產線層面的規劃與仿真

（1）生產線布局仿真，對初步完成的生產線進行物流規劃、生產線平衡、瓶頸、加工成本、設備利用率與負荷率、工件的平均通過時間、工人工作效率等的分析，判斷生產線布局是否合理，是否滿足制造要求，評估生產線的調度策略與控制優化策略。

（2）生產線物流仿真，根據生產計劃和工藝過程等資料在Witness環境中建立數字化的生產線模型，確定物料在生產線內各個設備間的轉移，對同一生產線內各個工序之間的物流方案進行決策，包括生產節拍、輸送方案、夾具的確定，運行仿真判斷物流分流策略和控制規則是否合理，驗證緩沖區容量和倉庫容量是否過大或過小。

（3）生產線調度仿真，根據生產計劃和工藝路線，以及生產線上各設備完成的工藝情況，對各個產品的投產順序和批量進行決策，通過仿真來判斷決策是否合理。

（4）生產線能力仿真，進行生產線的平衡仿真分析，根據仿真結果（如機床利用率）判斷生產線上的各種隨機因素對平衡性的影響，找出瓶頸工位，調整參數重新配置，再次進行迭代仿真。

例如，對某航空型號生產系統建模和裝配工藝仿真過程中，通過Witness建立參數化的、自動化生成的生產仿真模型，分析與發現工藝、物流堵塞、節拍不平衡等問題，通過指標分析和仿真優化方案，實現產線規劃的綜合評估和優化，建立工藝流程優化與仿真建模技術規范，并在后續多個型號產品得到進一步的應用。

3.3基于實際生產數據的工廠仿真驗證

大禹匯智公司一直致力于研究數字孿生在生產執行制造的應用研究，形成了基于實際數據的工廠仿真驗證的技術方案，將車間現場設備數據、MES、WMS等系統與DMS-SCADA數據采集監控平臺相連，基于DMS-MindSpace平臺進行數據存儲和管理，與虛擬空間中的三維模型相關聯，實現實際生產業務數據的三維可視化，結合Witness系統對數據進行分析驗證，對生產場景進行回放追溯，對關鍵環節和事件進行優化校準，將推演分析結果數據輔助于決策實施。

主要的實際價值應用如下：

（1）基于DMS-SCADA采集到的設備數據以及MES等系統的實際生產數據，把眾多數據上傳到DMS-MindSpace平臺規則化處理以后，傳遞給Witness，在Witness中虛擬化呈現工廠車間實際運行的狀態，并最終將實際生產數據在三維場景中進行復現。

（2）通過Witness強大的計算分析算法，基于輸入的實時生產業務數據，更加準確地對未來的生產進行預測分析，以便基于當下的實際生產情況提前預判風險，并進行業務端的評估優化調整。

（3）支持對歷史生產場景的回放，特別是歷史場景中關鍵環節和事件的記錄，通過歷史問題的追溯分析，查找影響制約生產的根本性原因，降低人為現場判斷的失誤率，提高實際的生產效率和質量。

3.4基于物聯網的三維可視化生產管控

通過DMS-SCADA接收傳感器、PLC等設備實時回傳的信息，基于DMS-MindSpace平臺實時映射到虛擬空間三維模型的工位、傳感器位置以及設備運行狀態等，并在超過預設值后做出預警提示。通過生產過程數字孿生系統，能夠?qū)崟r(shí)的監控車間的生產狀態，根據物聯數據采集系統采集的設備狀態、能耗、工藝數據，實時分析設備利用率、故障率、車間能耗進而對生產線效能、產品質量、生產效益等進行多維分析、評估和動態展示。

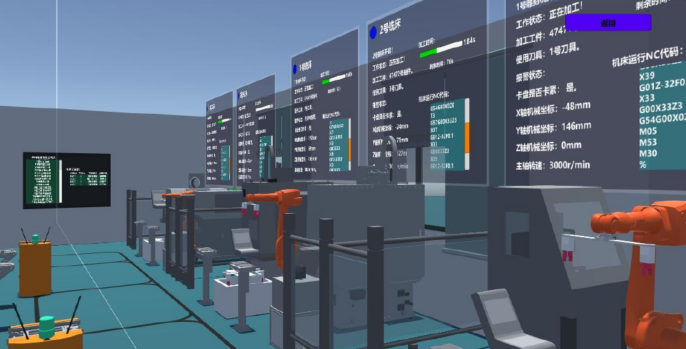

（1）設備監控。在工廠車間數字孿生場景中，每臺虛擬設備頭頂會有指示燈，展示現場設備所處狀態，同時展示車間當 前生產任務、計劃產量、實際產量等信息及生產和設備的數據統計及分析。

（2）設備屬性查詢。在虛擬場景中可以通過點擊多個對象查看其屬性，包含人員信息、設備信息、物料信息等。對車間內主要設備的實時運行情況進行監控。

（3）報警提醒。利用DMS-SCADA集中監控總覽功能及時提供物料呼叫、質量呼叫、設備呼叫，具體工位可以實時同步三色燈狀態。通過收集報警數據，并在三維場景中顯示報警系統數據，點擊報警數據可自動定位到設備上，從而快速查詢系統的報警狀態，同時在報警系統上顯示醒目的預警標志。

利用DMS-MindSpace集中數據可視化機制，結合三維場景，可實現三維現場的實景視點控制、特定路徑查詢、對象位置和三維交互查詢、設備定位。并且，充分挖掘數據潛在價值，輔助運營決策。分析報表包括計劃執行情況、訂單生產進度、在制品統計、質量統計信息、設備統計信息、生產異常信息等，并結合現場生產數據及管理需要進行及時優化和更新。

4.方案應用價值

大禹匯智公司提供的基于數字孿生的生產系統解決方案，在生產制造領域未來的發展中，通過對物理世界與數字世界的連接，隨著數據的深化應用，會賦予制造業更多的變革和發展。從車間產線部署投產之前的預期行為到生產過程的數字孿生可視化，將車間的生產狀態通過數字孿生體實時反映在監控端,并支持通過數據分析對生產狀況進行分析和處理，更好地實現了制造車間現場全流程全要素的自感知，提升了生產質量、效率和資產運營水平，賦能企業提質增效。
