試驗數據自動管理系統解決方案

發布于：2022-11-09 來源：大禹匯智

一、方案概述

本系統是中國航空工業集團公司西安航空XX研究所投資建設的試驗業務及試驗現場執行管理的信息化系統項目，由我公司實施完成，研究所內課題部門、二室、七室、質量部、生產辦、工藝辦、所領導等部門的人員使用。系統主要功能有試驗設備網絡化集成、試驗過程數據采集、試驗過程監視及試驗全過程業務管理。通過試驗數據自動管理系統的建設，研究所內能改善各試驗環節的綜合管理水平，從而有效提升試驗執行能力，縮短試驗周期，提高生產效率，為后續的試驗智能化管理打好基礎。

二、項目主要成果總結

試驗設備聯網改造：

本次系統建設實現了42臺設備的改造及數據采集，其中35臺溫箱類設備，7臺振動類設備。溫箱類實現了溫度值、濕度值、氣壓值等數據參數的自動采集，振動類設備通過獲取振動臺數據文件的形式，試驗后拿到振動臺產生的試驗結果數據文件，上傳至系統服務器上，并關聯到對應的試驗上。

溫箱類設備接入：

該類設備通過設備的以太網接口將設備接入公司的生產局域網，DMS-SCADA系統通過廠家提供的通訊協議解析數據，最后DMS-SCADA系統通過OPC協議將數據轉發給DMS-TDM。實現原理示意如下圖所示。

振動臺接入：

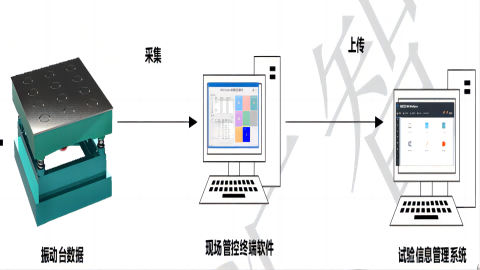

該類設備在振動臺終端控制計算機安裝快速客戶端，振動臺結果數據一般為.rrn格式的結果數據，按設備條件采用自動或手動上傳結果數據的方式實現設備的集中管控，振動臺聯網的示意如下圖所示。

2、現場管控終端軟件

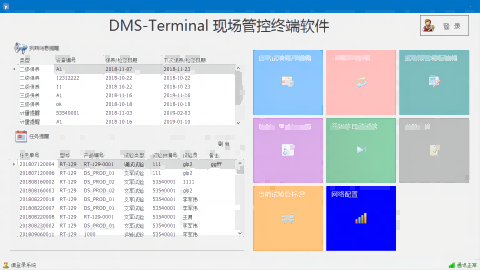

為了便于試驗檢測人員進行試驗，現場配備了PAD，PAD上部署了現場管控終端軟件，該軟件可以接收DMS-TDM下發的任務詳情、工藝步驟等信息，從而實現現場試驗人員的無紙化操作，并且可以將現場產生的異常情況及時反饋給DMS-TDM系統，使管理人員及時了解現場各種情況。具體功能如下：

任務待辦

系統采用待辦和已辦兩個頁簽列表的形式實現，在待辦頁簽下展示剛接收到的及正在執行辦理的試驗，可查看、辦理試驗記錄表單，在已辦頁簽下，查看已經辦理的試驗數據及清理數據操作。

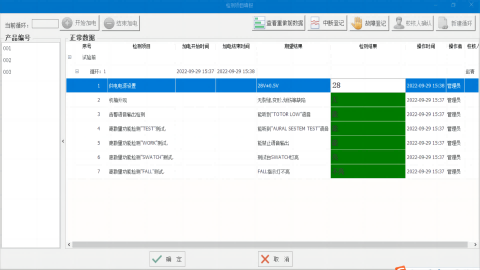

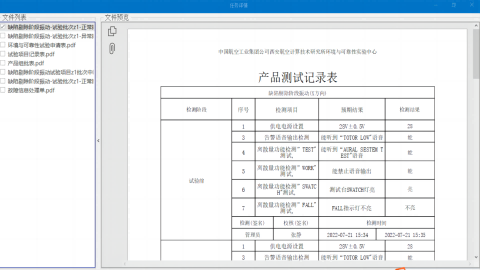

待辦試驗頁簽內容，按試驗計劃開始時間順序展示需要登錄人自己將要辦理和正在辦理的分批試驗信息，主要展示試驗基本信息，如任務編號、試驗產品、試驗項目、試驗計劃時間、狀態、試驗地點等信息。列表后面提供查看試驗詳情、辦理記錄單、辦理檢測單功能。PAD上查看的試驗詳情信息包括試驗信息、工藝信息、加電時間、異常信息、操作照片；記錄單獲取基礎數據模塊試驗項目上掛的記錄單內容，檢測人員在上面填寫試驗記錄數據內容；檢測單為結構化工藝同步過來的表單，實際表單內容以結構化工藝對應試驗項目的檢測單為準，檢測人員在PAD上填寫關聯到檢測單結果內容。

現場任務接收

管理人員通過DMS-TDM下發試驗檢測紙質任務二維碼，現場人員通過掃碼的方式可以獲取試驗檢測任務相關的任務編號、產品型號、試驗項目、試驗批次、設備代號、設備編號、工步內容、試驗詳情等信息。在試驗詳情上，檢測人員可操作試驗狀態、記錄試驗異常信息、記錄試驗照片。試驗開始后，點擊“開始”按鈕，系統記錄試驗實際開始時間，并開始計時，發生異常時，檢測人員點擊“暫停”按鈕，試驗暫停計時，試驗檢測人員在“異常信息”下填寫試驗異常信息，異常處理后，再點擊“繼續”按鈕，系統恢復試驗狀態，并繼續計時，試驗完成后點擊“完成”按鈕，系統計算整個試驗的實際時長，為了外協試驗費用計算使用，并更新試驗狀態為“已完成”，同時更新試驗的實際完成時間為檢測人員操作時的系統時間。

異常反饋

異常信息為檢測人員在現場發現的試驗異常信息，記錄在PAD上，上傳回工控網系統后，調度人員在試驗任務管理模塊可以查看到，并決定提交質量系統，完后相關人員一起商議試驗的下一步操作，實際審批及下一步試驗結論在質量系統中完成；操作照片為檢測人員在外協現場記錄拍攝的試驗測試設備運轉信息。

3、 試驗自動化

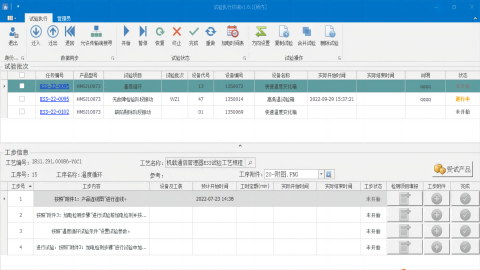

系統通過DMS-SCADA平臺實現自動化試驗功能。利用試驗程序流程編輯軟件，將試驗工序編輯為設備可識別的執行程序，實現設備按電子化工序程序的自動化執行。除此之外還可對試驗數據進行監控，若某個參數出現異常，系統會報警提醒，從而實現智能化控制和監控。具備聯動處理、智能調試等智能化功能。其中試驗信息、工藝信息為試驗時的參考信息，只可查看；加電時間再初始時看到的是調度人員確定的計劃加電時間，試驗實際開始后，系統根據檢測點及工藝時間自動更新計算為實際的加電時間，檢測人員加電檢測按更新后實際加電時間加電檢測。加電后系統按工藝程序逐項執行，若出現異常自動停止，并報警通知相關人員處理。

4、在線簽審

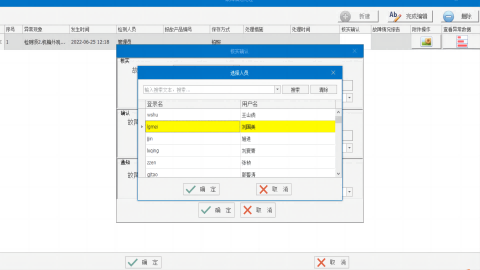

檢測人員填寫完記錄單、檢測單后，校核人及軍代表需要簽字確認。校核人是同班的試驗檢測人員。系統在PAD對校核人提供一個試驗列表，過濾試驗人員中同班人員包含自己的試驗數據，列表后面設置“記錄單”、“檢測單”按鈕鏈接，點擊后打開表單頁面查看檢測人員填寫的表單內容并在校核人處簽字，完后系統保存簽字信息，在生成試驗報告時獲取簽字人員的電子簽名照片。簽字方式采用校核人點擊指定區域，系統自動獲取當前登錄人的姓名用戶標識等信息的形式。

如果是軍檢的試驗，還需要軍代表在記錄單和檢測單上簽字，軍代表的簽字在工控網試驗系統中進行。試驗檢測人員填寫完記錄單和檢測單后，將PAD交給同班的檢測人員簽字，即校核人簽字， 校核人簽完字將PAD還給試驗檢測人員，試驗檢測人員將PAD中記錄的數據上傳至工控網試驗系統中，完后軍代表在工控網系統中查看表單內容及簽字。軍代表簽字設計方案同校核人簽字，也是提供一個試驗列表，按任務申請單中的軍代表過濾需要自己簽字的試驗數據，按試驗完成時間倒序排列，列表后面設置“記錄單”和“檢測單”按鈕，點擊后可查看表單內容，點擊“簽字”按鈕后系統獲取操作人信息并保存完成簽字。

5、遠程實時監控

DMS-SCADA系統具備設備的遠程控制功能，該功能實現了設備的遠程集中控制，試驗人員可以在遠程對試驗設備采集的數據及狀態進行實時監控，并且可以顯示相關任務的詳細信息。

三、項目總結

本期TDM系統的建設全面實現了試驗數據管理自動化，通過對現有設備的軟硬件改造實現相關設備的網絡化集成，改造后的設備統一連入SCADA系統，實現了受試產品上的試驗響應應力的數值采集，以及來自測試設備上的測試數據的數值采集，并及進一步對試驗工藝進行了電子化處理，實現了自動化的試驗過程執行。同時建立專業的數據采集及監控系統對試驗過程進行監控，實現試驗執行過程實時監控管理，實現試驗全過程的遠程監控。并且建立了試驗業務相關的各種管理功能，實現了產品全試驗周期的數據管理，完善了各試驗環節的綜合管理水平，有效的提升了試驗的執行能力，縮短試驗周期，提高生產效率，為后續的試驗智能化管理打好基礎。
