XX產品自動化測試生產線解決方案

發布于：2022-11-09 來源：大禹匯智

一、方案概述

本系統對某所產品裝調部用于XX型號生產檢測的試驗設備及其輔助設備進行了智能化改造，規定了智能化改造的技術參數、接口要求、試驗要求及產品質量保證要求。通過對XX型號生產檢測的試驗條件、設備情況等客觀需求的分析，提出本期智能化改造建設方案，以及未來產品裝調部智能試驗室運轉構想，從整體上提供一個完整的、能夠適應長期發展需要的智能化試驗集控系統解決方案，幫助產品裝調部完成生產、試驗、監控的數字化管理，使產品裝調部的生產、產品研發模式逐步由現有的人工管理過渡到真正的數字化管理。

二、 項目主要成果總結

1、 測試設備聯網改造

本次系統建設完成2套 “天線隨動分機自動化測試設備”和1套 “整機篩選試驗自動化測試設備”的改造聯網。

天線隨動分機自動化測試設備

測試計算機（XP系統）安裝PCI板卡通過422串口與分機測控臺的實現對天線隨動分機的測試。測試計算機按技術條件測試要求，對能夠自動化測試的項目，實現自動化測試，并自動處理數據，判讀測試結果、形成電子測試數據。

測試數據采集軟件能夠按下發的測試任務，分別對分機自動化測試電子數據進行導入采集，必須手動測試部分的數據采取人工錄入自動判讀的方式，按標準結構化數據模版格式形成滿足產品測試數據管理平臺存儲要求的電子測試數據文檔?？缮蟼髦凉た鼐W(wǎng)上的產品測試數據管理平臺相應型號任務管理目錄中。

整機篩選試驗自動化測試設備

產品自動化測試后，測試數據按標準結構化數據模版格式，標準文件名稱形成滿足產品測試數據管理平臺存儲要求的電子測試數據文檔，連同過程數據文檔（符合標準文件名要求），存放至指定目錄下。

測試數據采集軟件能夠按下發的測試任務，通過事先配置好的設備數據存儲目錄，實時掃描獲取試驗數據進行自動上傳至管理系統。

2、測試任務管理

系統支持兩種任務創建方式，第一種從MES系統自動接工單任務，自動建立子項任務，第二種手動建立相關測試任務信息。MES獲取的任務，支持子任務自定義分解。即在新增條目的輸入框中輸入想要新增的任務條數,然后點擊紅框中的新增按鈕即可在下方表格中生成空的數據項，若當前任務已分解過子任務且存在子任務,會將存在子任務加載到子任務信息表格中。

測試任務條目采用導航樹的方式管理和應用，系統提供針對測試任務的導航樹可以按照武器型號、整機/分機圖號、工序、批次+測試條目等規則進行建立測試任務，實現任務的統一管理。系統具備測試任務導航樹的可視化配置功能，技術人員可以自定義測試條目導航樹。為便于以后的測試任務信息自動化錄入，系統提供測試任務信息導入功能，可以直接從Excel批量導入測試任務信息。

3、測試數據管理

針對產品測試結果數據系統提供數據解析模板的可視化編輯功能，可以將任意Excel、txt文件通過變量設置的方式編輯成模板，并具備增刪查改這些基本管理功能，該模板可以對測試臺所產生的Excel、txt類試驗數據進行提取，其中產品測試的原始數據，系統提供附件上傳方式存儲，作為原始數據保存在系統中。系統提供自動識別數據文件的能力，可以根據型號、任務、名稱等判斷條件自動提取相關數據，并保存到數據庫中。

系統通過對指定目錄定時掃描的方式自動上傳該目錄內的數據文件及附件。系統提供設備數據存儲目錄的配置功能，可以通過配置對指定數據存儲路徑進行掃描，并可以設置掃描周期，包括實時、1分鐘、5分鐘、1天、自定義時長等。根據配置的路徑及設置的采集周期系統自動掃描目錄內的文件及數據并自動上傳相關數據文件。對于非合格測試數據，需要與用戶人機對話判斷是否上傳或存儲本地目錄。

系統提供設備輔助試驗管控軟件，用于測試數據的采集和上傳至數據管理平臺系統。軟件可以直接部署在相關試驗設備的工控機上也可以部署在輔助PC或PAD上使用。利用該軟件可以實現相關試驗設備的數據采集功能。軟件具有很強的通用性，可以滿足所有試驗設備的數據采集及數據上傳功能，軟件具有易于操作、便于擴展和維護的特點，可以通過配置不斷的滿足數據采集的變化要求，后續可持續擴展接入新的試驗設備。

4、設備管理

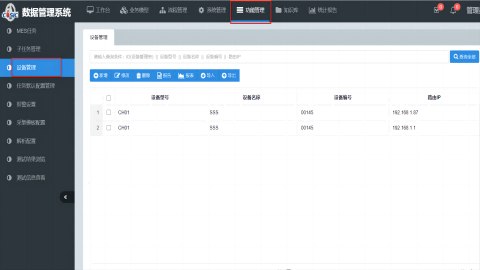

設備管理功能可以對網內儀器設備臺帳管理，權限設置。見圖4-26。包括設備型號、名稱、通道設置、采樣頻率、IP地址配置、文件存儲路徑等信息。具有配置信息的新增、編輯、保存等基本維護管理功能。編輯好的配置信息可以直接引用，若下次不修改配置信息，則直接按上次配置的試驗準備信息執行數據采集。

5、 數據統計

系統可以對試驗數據進行數學處理，便于試驗人員能夠?qū)υ囼?yàn)數據進行一定的分析處理，并在數學處理后對數據再繪圖。數據處理要求應包括常用的數學處理和數學公式計算分析等。

常用的數學處理

能夠?qū)Σ樵兂龅臄?shù)據按用戶需要進行組合、排序、篩選，能夠進行求和、求平均值等多種數學處理。

根據用戶權限允許，能夠?qū)Ω鞣N計算的結果進行輸出和繪圖。

數學公式計算

在系統中能夠?qū)?shù)據進行常用的數學公式計算，實現對數據的分析。

在數據查詢中可選擇相應數學計算公式，將選擇的數據帶入到計算公式進行計算，實現對數據的計算分析。

6、報告生成

系統具備可視化的報告模板設計功能，采用office編輯器可以實現在office環境下編輯各種報告模板，通過設置變量參數、數據類型等操作后可以將編輯好的報告模板保存到模板庫中，系統具有報告模板版本管理功能，同一型號、同一設備可以有多個版本的報告模板。

用戶在進行報告生成時從報告模板庫中選則指定的模板后點擊生成按鈕就會自動生成所需的報告了。系統具有報告模板自動匹配的輔助功能，可以根據指定設置信息自動進行報告模板匹配，大大提高了報告模板的選取效率。

三、項目總結

XX產品自動化測試生產線的建設，以XX產品天線隨動分機和整機篩選試驗設備為試點，建立了產品測試管理平臺以及數據通信協議標準。而其結構化數據標準皆可應用于其他導航設備，為3X所建立導航設備自動化測試生產線奠定基礎。并將產品生產過程中產生的大量測試數據進行采集融合分析利用并呈現，為產品測試保障信息交互提供基礎。同時為產品故障排查、可靠性分析評估、健康管理以及產品改進設計等提供數據支撐和健康管理提供技術便利，推動自動測試系統從傳統的測試判斷功能向全壽命周期保障功能發展。
