大禹匯智助力航發集團某主機廠試車中心管控系統順利上線

發布于：2021-07-22 來源：大禹匯智

為了更好的完成數字化轉型，降本增效，我司接受航發集團某主機廠試車中心委托，為其構建一套全新的數字化管控系統，對關鍵測試設備和試驗臺進行數字化聯網集成，對裝配和試車關鍵生產信息進行自動化或半自動化采集、管理和數據分析，集成相關系統實現數據的傳遞和交互，實現發動機從裝配到試車的計劃、質量、設備、工時、人員等方面的信息收集和管理，梳理試車業務流程，實現排產優化，提高車間產能和設備效率。近期，該系統已完成試運行并正式上線。

建設要點

系統建設主要包括以下內容：

◆生產管理：包含試車業務流程管理、生產指標BI、試車現場監控、電子交接班、生產計劃過程管理等；

◆質量管理：主要包含試車質量指標統計、試車故障處理等；

◆設備管理：主要包含設備狀態管理、設備定檢、點檢等；

◆工藝管理：主要包含工藝狀態管理、工藝變更管理等；

◆綜合管理：主要包含工時管理、績效管理、班組人員管理、排班表管理、留言信息管理等。

系統主要功能

項目組通過對客戶需求的深入調研和全面了解，成功的幫助該單位實現了試車全流程管理和生產動態實時管理。

該試驗數據管理系統開發建設了以下功能模塊：

1、試車全流程管理

根據試車中心生產管理需求，針對不同機種、不同試車類型，項目組設計了不同的試車流程，實現了生產任務流程進度狀態實時監控：

◆通過點擊發動機號，顯示流程圖，且圖中以不同顏色顯示進度；

◆監控生產任務進行到流程節點的報工；

◆主要數據結構包括用戶（軍種）、機號、試車類型、接收時間、檢查時間、裝車時間、準備時間、試車時間、下臺時間、保險時間、油封時間等；

◆試車時間（含排故等待時間、軍代表等待時間等非生產性時間）針對每臺發動機流程狀態實現可視化標識，按正常、異常分顏色管理；

◆生產管理室通過試車通知單發起試車任務、試車臺接收到任務后開始試車（報工）、試車過程數據和狀態在系統中實時存儲、試車狀態在管理端實時監控、顯示流程圖，且圖中能以不同顏色顯示進度。

2、生產動態實時管理

◆實現試車中心年度、月度、當日生產任務完成情況統計分析；

◆可按軍種等要素進行統計查詢；

◆幫助生產管理者管理年月日計劃的獲取和統計，以及車間各個階段任務執行情況、執行進度、異常信息，并可以在屏幕上直觀展現；

◆管理人員可以根據大屏顯示情況持續對問題跟蹤、對產能動態調配等。

系統輔助模塊

工藝管理模塊通過集成TC系統的工藝規程、技術通知單、工藝更改單等，通過型號、機號關聯到試車數字化管控系統中，也可以通過工藝員指派通用性通知，下發給試車臺、油封班等任務班組。試車臺和油封班在接收端收到相關技術依據后開始執行有關流程，系統會自動記錄流程執行情況，同時根據任務狀態和貫徹情況將結果反饋到更改單系統中。

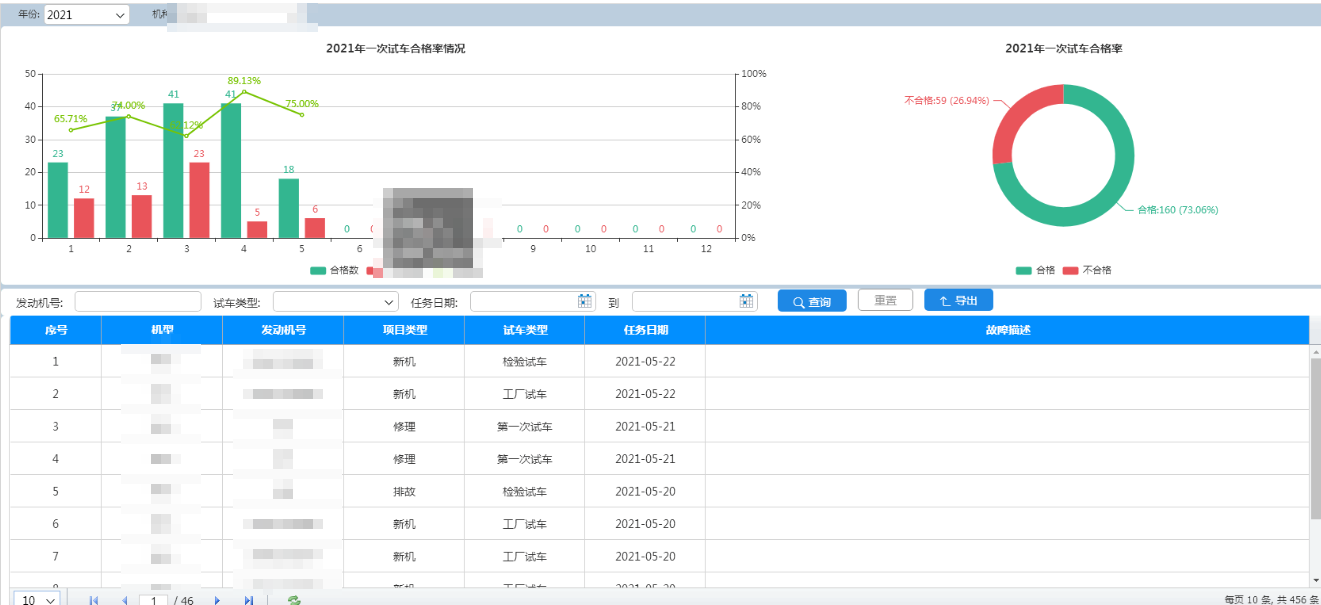

質量管理模塊收集試車過程中故障數據、質量臺賬數據等信息，對故障數據統計分析，形成圖形圖表和趨勢分析報告，統計一次試車/交檢合格率，對問題數據多維度展示和分析。幫助質量人員分類質量問題、分析質量趨勢，完成故障定位分析等。

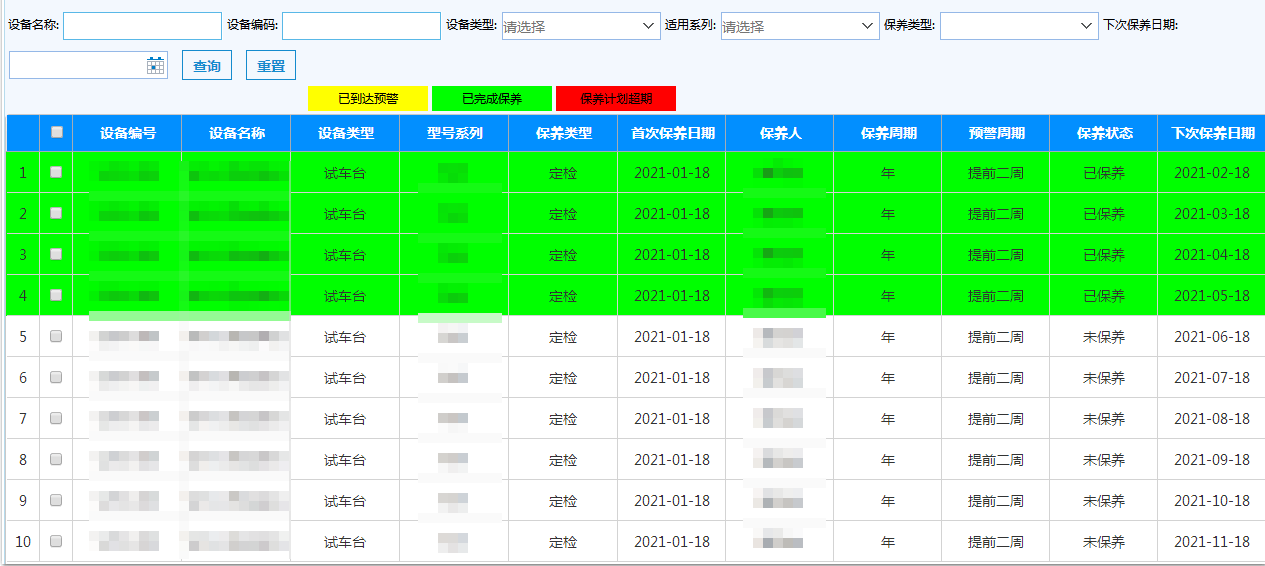

設備管理模塊對車臺、螺旋槳、撐桿、電機、測功機等有壽件累計工時數收集和管理，完成設備的點檢、定檢、設備保養、設備維修信息的管理和收集，實現設備基礎信息維護、數據統計及展現、到期預警、消息提醒。幫助設備管理人員管理車臺信息、預警定檢時間、關重設備保養時間、自動統計關重設備的運行時長、對關重設備的壽命設計預警閾值，根據預警周期提示信息，提醒用戶保養。同時，根據監控試車數據，為車間的所有試車臺設備，提供設備狀態分布圖，方便客戶實時查看設備的狀態，跟蹤當前試車臺的試車任務。

綜合管理模塊實現了人員工時匯總、人員工時情況記錄、績效計算、車間異常問題收集、車間會議決議資料管理，幫助綜合室管理人員實現了人員工時統計、績效統計等管理功能。

技術難點

試車中心業務信息紛繁、流程復雜，經常同一時間有大量不同機型、不同試車類別和不同軍種的試車任務。如何在有限的設備、固定的人力的情況下，提高產能、最大限度的完成試車任務，是試車中心一直以來非常關注的問題。以前都是通過生產調度人員手工記錄、電話溝通，很容易出現排產混亂、記錄查詢困難、信息無法共享、試車情況閉塞、歸檔困難等一系列問題。

為解決上述難題，需要建立功能完善、考慮周全的試車中心試車排產流程。我們首先對整個試車業務進行了梳理，分化出兩大試車類型，并對兩大試車類型各自定義了規范流程，分別是工廠流程和檢驗流程。工廠流程分為10個活動節點、檢驗流程分為14個活動節點，并細化了流程中每個節點相關試車任務的基礎信息、工作內容、人員信息等。

從發動機進入試車中心開始，通過年、月計劃、發動機號等相關屬性建立試車任務。試車任務建立后，通過發動機試車類型、所屬型號、所屬軍種等相關信息，利用匹配算法和自動排產工具將任務合理、合量分派到車臺上，保證車臺的試車能力最優化。各個試車臺監測到試車任務后通過試車員報工來觸發活動節點、驅動流程。

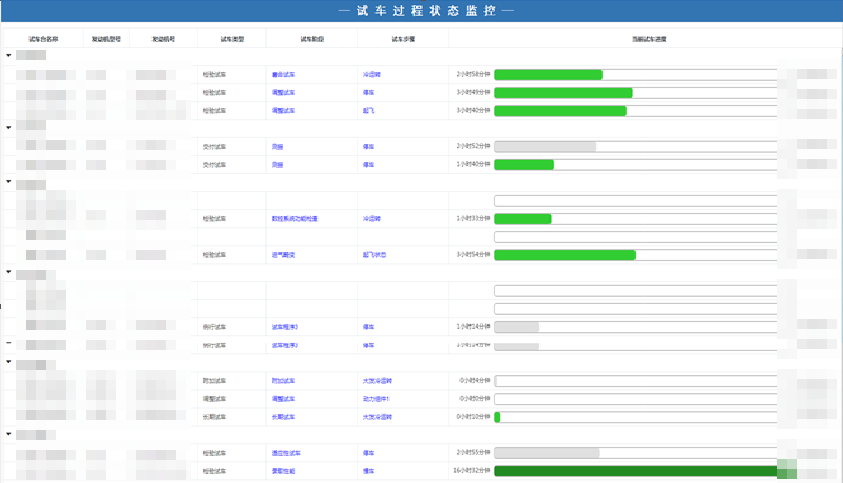

在試車任務運行過程中，生產管理室會通過任務監控看板來跟蹤和監控整個試車流程，包括：流程運行進度、運行狀態、是否異常、預計下臺時間、占臺時間、待上臺任務和待運行任務等，同時會對異常的試車任務做顏色預警提示。

試車任務完成后（一次工廠試車完成、一次檢驗試車完成），計劃統計報表會根據任務完成情況自動統計計劃完成狀態以及變更情況，同時相關數據同步到日計劃和車臺計劃看板，實現任務監控和跟蹤。在整個業務流轉過程中，數據的來源準確和唯一性、流程定義的靈活性、排產匹配算法的合理性等等都是項目實施的技術關鍵點和難點。同時，對所有流程進行全面、仔細的梳理以及開展相應的流程優化設計，需要大量的協調和溝通，需要全面細致的考量，這個過程耗時且需要極強的業務能力，也是對項目團隊的決心、耐心和技術能力的巨大考驗。

試車數字化管控系統需要和其他信息系統（比如ERP、TC、MES、PDM等）做數據集成，這些信息系統是試車任務驅動的主要數據來源，以確保數據來源的準確性和唯一性。在試車數據進入到試車中心后，需要經過整理、篩選、組合形成試車中心任務數據。試車任務數據通過調度室自動排產算法計算、調整、優化后，進入到各個型號的試車臺，開始試車業務。該過程中自動排產的優化算法也是保證排產合理和產能優秀的關鍵因素之一。

整個試車流程的定義是與不同的試車類型、不同試車項目相匹配的。每個試車流程活動節點可以通過定義配置完成不同的業務操作。包括：流程相關數據展現、關聯、保存、參與者、屬性擴展、超時配置等等操作，來滿足各個活動節點的關系，保證流程按照正確的業務流轉執行。

項目成果

該系統試運行期間已經實現了十多個批產系列、二十多個試車臺、五大試車類型的發動機試車全流程管理，服務總裝車間二百多人，發送關鍵生產信息到廠內上下游多個業務部門，每天系統新增的業務數據記錄超過五千條以上。

該系統的運行上線，幫助發動機試車中心規范了試車業務，細化了業務流程和流程活動節點，保證了數據流的規范、正確和完整，解決了試車中心原來業務雜亂，排產隨意，數據收集零散、碎片化嚴重、關聯查詢和分析困難，任務跟蹤和反饋不及時等問題。提高了試車中心業務處理能力、減少了生產設備空閑時間、提升了試車中心生產產能。

同時，試車中心管理人員可以通過試車數字化管控系統，實時、準確、直觀的查看中心整體的業務運轉情況，比如車臺運行情況、試車階段、試車步驟、試車狀態等等關鍵數據，為管理指標的量化提供了數據支撐和依據。
