一、系統概述

      DMS-SCADA是以工業互聯網為基礎的試驗/制造過程數據采集與監控系統。其功能是用于試驗/制造設備互聯互通、實現設備網絡化并實時采集現場數據、對工業現場進行本地或遠程的自動控制、對工藝流程進行全面、動態和實時的監視。DMS-SCADA基于工業互聯網技術構建，面向制造企業產品試驗、檢測、加工過程中自動化數據采集與監控的專業系統。通過靈活可配的通用測控功能模塊和多樣化的數據采集硬件設備，實現各種傳感器信號及其它電信號的自動采集和控制，實現電磁閥、電機、氣缸、溫箱、振動系統等設備的自動控制功能，以及數據的處理分析、數值/曲線顯示、數據存儲和智能報表等功能，為航空、航天、能源、船舶、汽車和化工等行業用戶提供優質全面的自動化測試及控制系統解決方案。

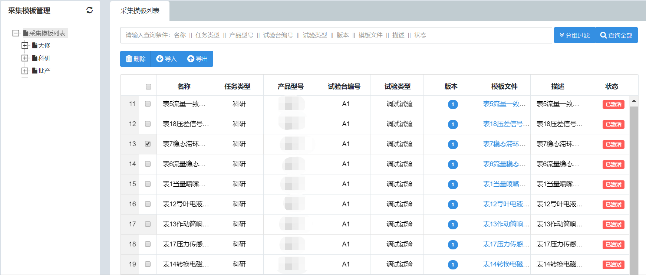

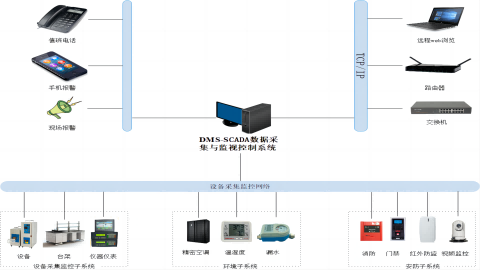

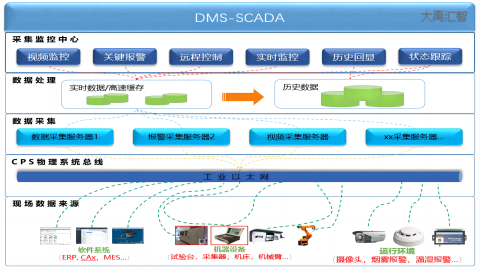

二、系統應用架構

     系統采用分布式架構部署。系統網絡中的每一個節點，獨立執行分配的任務，不會因?yàn)橐粋€(gè)節點的離線，影響整個網絡的運行。該架構擁有獨立的實時高速緩存功能，可以實現多通道、多設備的同步實時數采，并具備實時遠程操控的管理能力。

三、集控中心

      系統建設過程中可以根據設備分布情況，設置集控中心。集控中心內布置集中管控系統的硬件和軟件。每個試驗室的視頻監控系統信號能夠接入集控中心，視頻信號由生產試驗室現場視頻監控系統提供。集控中心能監控現場設備的運轉、環境及試驗參數指標，具備遠程實時預警處理機制，可以及時反饋現場試驗業務執行過程的實時狀態。

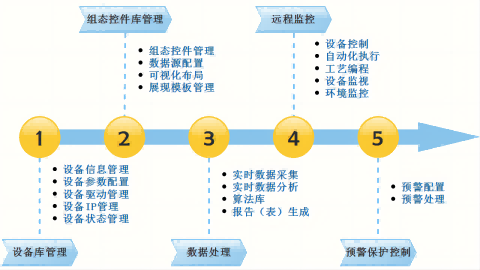

四、系統主要功能模塊

五、系統特性

? 實時數據采集

1）采集信號：電壓、電流、電阻、熱電偶、應變片等傳感器信號；

2）通道數量：可根據需求擴展；

3）同步采集：支持；

4）硬件觸發：模擬觸發和數字觸發。包括開始觸發、停止觸發和參考觸發等功能；

5）采樣率：最高可達1MS/s/ch-10MS/s/ch（3.3V電平）;

6）綜合采樣精度：優于0.1%;

7）傳感器標定。

?組態控件庫

1）豐富的組態控件庫資源，可以實現可視化組態控件管理；

2）可制作各種工藝畫面。包括：工藝流程畫面、參數顯示畫面、參數設定畫面、系統畫面、控制畫面；

3）動態組態控件數據源配置，可靈活配置組態控件的數據源。

?設備庫管理

1)設備狀態監控;

2)設備采用網絡化技術連接到系統內，進行配置化管理;

3)可視化配置設備參數通道、參數設置、采集設置、IP地址管理等信息。

?圖像采集

1)邊緣檢測;

2)顆粒分析;

3)光學字符識別（OCR）。

?控制功能

1)電磁閥、電機、氣缸、加熱器;

2)其他控制元件、控制算法導入。

?支持多種通訊接口

1)支持常見的網絡通訊和數據協議，如TCP/IP，UDP，HTTP，HTTPS，F(xiàn)TP，F(xiàn)TPS, OPC DA, OPC UA等;

2)支持多種工業總線，如RS485、Modbus、Profibus、CAN、FlexRay等，用于和第三方設備進行數據交互;

3)支持多種航空總線，如1553B、ARNIC429、AFDX和FC等，用于航空航天類系統測試。

?分析處理

1)分析算法配置、濾波算法選擇、頻譜分析;

2)數值/曲線顯示、顯示數據源設置、通道放大顯示;

3)歷史曲線查看。

?環境監控及預警

1)可集成視頻監控系統，實現環境實時監控;

2)可集成環境溫濕度傳感器、煙霧、油霧、噪音等傳感器實現環境監控并具備多級預警及自動處理機制。

?豐富的軟件擴展接口

1)可與MES、TDM、ERP等各類系統平臺實現集成，負責平臺的自動數據采集及控制。

六、典型應用

?工業試驗、生產系統SCADA建設

     例如：大禹匯智幫助航發集團某單位完成了試驗SCADA系統建設。通過該系統，該單位實現了所有試驗設備的網絡化集成，并利用DMS-SCADA系統實現了全部聯網設備的實時化數據采集，建立了試驗集控中心，實現了試驗過程的遠程操控和監視，實現了試驗室的環境監控及預警，實現了試驗臺的工藝自動化執行功能。通過該系統的建設，該企業實現了減員增效，提高了試驗執行效率，加強了試驗的安全保障。
