數字化試驗管理平臺解決方案

發布于：2022-11-09 來源：大禹匯智

一、方案概述

本項目采用DMS-ETMS系統平臺，基于SCADA技術實現了環境試驗室30余臺環境設備（溫箱、振動臺等）的聯網改造，改造后的環境設備全部集成到DMS-ETMS系統中，實現了相關設備的實時數據采集和遠程控制、監控等管理功能。同時利用DMS-ETMS系統的業務管理功能，實現了環境試驗部門的試驗業務管理，包括任務管理、任務調度、數據統一管理、數據分析、報告生成等功能。該項目中通過DMS-ETMS系統集成了現場視頻監控，實現了從視頻監控、數據采集、自動控制到業務管理的全方位自動化管理模式，不僅大幅提高了環境試驗室的日常工作效率，并且明顯提升了數據采集質量、產品試驗效率，從而間接的提升了XXXX廠的產品產能。該項目的實時上線以來獲得了應用部門及上級領導的一致好評。

二、項目范圍

建設主要內容包括：局域網、高清工業監控系統、XX廠房、XX廠房和XX大樓環境試驗設備的網絡化集成等建設。實現三地網絡監控互連互通、數據實時采集、數據實時分析、報告自動生成以及試驗任務管理等，并預留相關設備集成標準和接口。

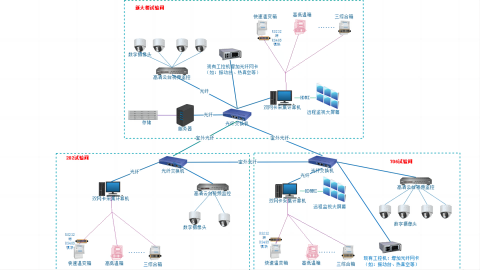

項目網絡建設：

該項目實施過程中包含了組建試驗局域網工作。該網絡主要實現XX廠房、XX廠房和XX大樓的組網、服務器配置、視頻監控部署、大屏監控設備部署等工作。網絡組建后可分別在每個廠房通過大屏監控系統查看本廠房及其他廠房的全部環境試驗設備的實時狀態和數據、任務等實時信息。

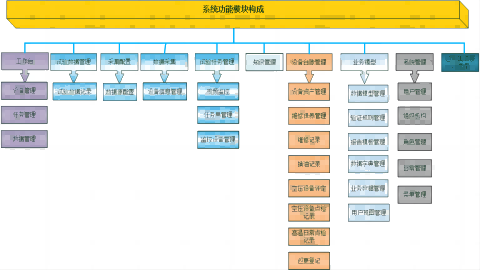

系統包含主要功能模塊：

三、項目主要特點總結

1、環境試驗設備改造

本項目的主要實施工作之一就是實現試驗室各種環境試驗設備的聯網改造，主要包括弗瑞德、重慶銀河、艾斯派克、重慶五環、重慶顥源等廠商的快速溫度變化試驗箱、高低溫箱、低氣壓箱、高低溫交變濕熱箱以及美國Q-LAB的循環鹽霧腐蝕試驗箱、重慶銀河的電熱鼓風干燥箱、蘭州華宇航天的熱真空試驗系統、西北機器廠的沖擊臺、上海電器的離心機、內江鍛壓的跌落試驗臺等各類環境試驗設備。所有設備通過改造后全部實現了實時數據采集，針對溫箱類設備還實現了遠程實時控制功能。

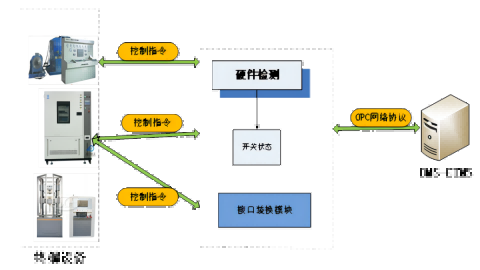

所有設備的改造分成有通信協議和無通信協議兩大類，有通信協議的設備只需要通過協議調試、配置即可通過DMS-ETMS系統的標準通信接口實現設備聯網集成。無通信協議的設備則需要通過一定程度的軟、硬層面的改造才能實現聯網集成。

2、環境數據實時采集監控

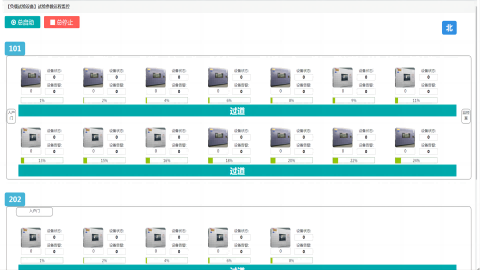

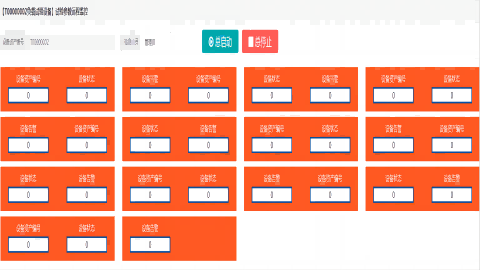

通過改造聯網后的溫箱等環境類設備可以實現實時數據采集，主要包括：溫度、開關機狀態、時間、壓力、速度等參數。相關的參數數據可以通過系統直接監控或在現場通過大屏顯示系統監控。

3、集中監控管理

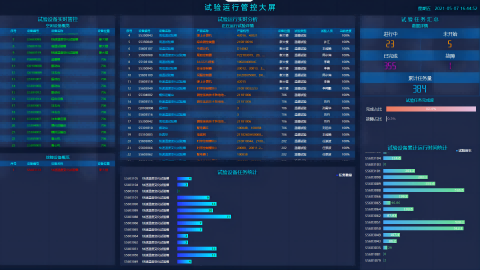

本項目的實施還有一個主要特點是實現了統一集中監控管理。通過配置的集中監控大屏在集控室內，技術人員可以遠程實時監控任意試驗設備的實時狀態，查看實時數據曲線，實時進行分析并生成報告。針對升溫、降溫、參數設定等控制操作，技術人員可以遠程進行操作，無需到現場操作，不僅提高了工作效率還可以大幅降低人力成本，可以實現一人同時監控多個試驗設備的運行。在集中監控中不但可以看到設備的實時狀態，還可以看到設備當前的任務執行進度、報警信息、實時狀態等信息。

4、實現試驗業務數字化管理

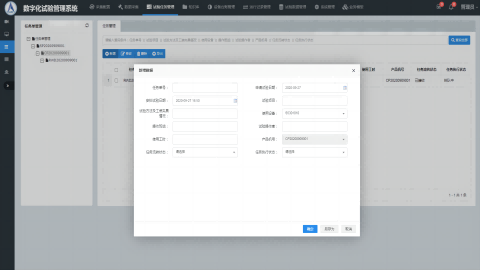

該項目實現了環境試驗室的全數字化任務管理。主要包含試驗任務的預約、試驗任務的創建、任務執行過程管理和試驗報告自動生成。試驗任務的預約，主要是試驗資源的預約，試驗設備和試驗人員的安排以及試驗人員預約數據的查詢和顯示需求。

根據試驗需求，試驗預約分為正常預約與特殊預約兩種機制。正常預約為一般性試驗，需要對試驗的提出單位、試驗人員、產品信息（代號、型號、數量）、試驗時間、設備占用等信息進行錄入、登記、管理、做出任務規劃。特殊預約適用與計劃準備時間長、任務項目多、占用時間長等一般預約無法實現的情況。

同一時間段內同一臺設備可允許重復預約，并按照預約的先后順序進行排序，重復預約能有相應的提示。

在設備出現故障時，當前正承接的預約任務全部失效，待設備修復后用戶重新預約。

試驗預約錄入信息：預約單位，預約產品代號、型號、數量，預約時間，預約人及聯系方式等。

試驗開始前4h可撤銷預約任務，需填寫撤銷原因。

5、試驗資源管理

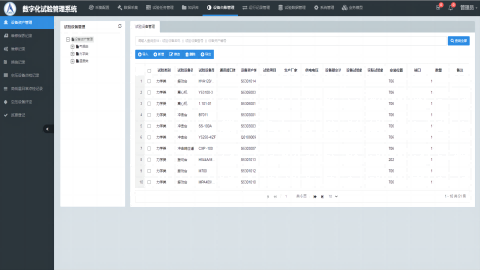

本項目實現了環境試驗室全部試驗資源的數字化管理。試驗資源管理即設備臺賬管理，主要是對設備的日常維修、保養、換油、評定、點檢和巡更登記等日常管理。通過實施，將原來紙質的各種臺賬、記錄、表單等全部實現數字化，通過配置各種資源管理數字化表單實現相關資源的在線填報、上傳、存儲、預覽、查詢、導出、打印等管理，大幅提高了資源管理的效率和質量。針對不同的管理需求系統詳細實現了：設備資產管理、維修保養管理、維修記錄管理、換油記錄管理、空壓設備評定管理、空壓設備點檢記錄、高溫日常點檢記錄、巡更登記等業務功能模塊，使得管理更加的明細和高效。

6、數據管理

系統將試驗數據分為結構化和文件兩種方式進行管理：

1）結構化管理：能對數據進行解析處理成數據庫表的數據稱為結構化數據，系統是通過數據文件導入的方式進入系統，在系統中可以很方便的進行后續編輯錄入查詢分析等操作。

2）文件管理：圖片、聲音、錄像、試驗報告等不需要分解的文件，系統通過文件的方式進行管理。對于大數據量的數據文件，可以通過文件的方式進行管理。

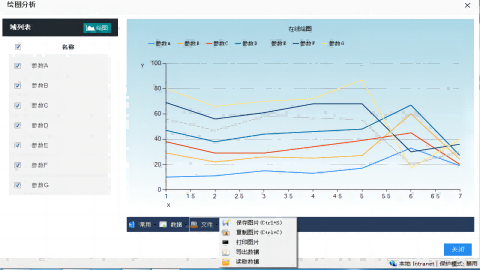

數據的管理模塊還包括：數據動態導航樹展現、數據查詢、數據瀏覽、數據導出、對比分析、數據統計分析、報告生成等。

7、試驗過程遠程監控及管理

本系統實現了可視化監控管理及遠程操控功能，包括針對試驗設備和操作人員的可視化監控系統、試驗設備遠程工藝參數設置及操控，以及試驗過程超限預警和處理。主要功能包含：視頻監控和監控設備管理。

監控設備管理模塊將XX車間、XX車間以及XX附樓等車間的監控設備（攝像頭）統一管理統一維護，實現TDM中可直接切換查看監控的功能。左側導航樹按照監控?cái)z像頭的安裝車間分類，每個攝像頭信息都有一個操作功能，點擊該操作按鈕，可直接跳轉至攝像頭視頻界面。

四、項目總結

本項目是大禹公司基于DMS-ETMS系統平臺實施的項目之一，該項目的實施使XXXX廠成功的基于SCADA技術實現試驗執行全過程實時監控管理這一模式。該系統的成功實施改變了環境試驗部門傳統的完全人工手動操作和數據記錄的模式，全面實現了全數字化管理和自動化管理，特別是針對設備聯網集成方面積累了大量的實踐經驗，指定并形成了企業級的設備聯網集成標準，該標準已經向全廠其他生產制造、試驗調試等業務部門推廣，后續將以該標準為基礎，構建全廠級的SCADA系統平臺，組成企業級CPS物聯網，逐步實現型號產品生產、試驗、調試、試驗、維保全過程的自動化管理目標。
