項目背景

為保證其優異、穩定的性能，渦軸渦槳發動機機械液壓產品，必須要經過嚴苛的試驗來驗證可靠性。其中，壽命試驗是為了評價產品壽命特征的試驗，是可靠性試驗中最重要、最基本的項目之一，它是將產品放在特定的試驗條件下考察其失效（損壞）隨時間變化的規律。從時間上來說，不同型號產品的壽命試驗需要耗費幾百小時甚至幾千小時，在同一狀態驗證下，試驗人員需要不斷重復操作，人力成本和時間成本極高。如果可以基于自動化的思想，開發出一套不依賴具體型號和具體試驗類型的通用的自動化軟件，以程序自動操作代替人工手動操作、自動進行試驗，對于企業和一線員工來講都將是一個降本增效、極為重要的突破。

解決方案

為了幫助用戶解決上述問題，大禹匯智公司自主開發的DMS-ASS自動化測試序列管理軟件應運而生，具有優秀的功能和架構，并在多家單位取得了良好的應用效果，在壽命試驗領域擁有眾多用戶。

DMS-ASS的具體架構如下圖所示：包含自動化試驗程序編輯和自動化試驗程序運行兩個部分。

針對編輯部分，系統提供了一個可視化編程環境，內置了諸如參數給定、結果判讀、循環執行、延時等待、工步跳轉等多種不同類型的試驗工步，允許設備管理員、工藝員以及設計人員通過可視化配置的方式將產品復雜的工藝過程和不同的試驗條件進行“編程”，極大的降低了自動化試驗程序編制的門檻。

針對運行部分，系統能夠根據試驗任務定義的型號、試驗類型等描述信息自動下載對應的自動化程序，并進行加載、解析和執行。向下可以通過OPC協議和下位機進行命令給定和結果判讀，向上可以進行數據的監控、報警和存儲。DMS-ASS分為網絡版和單機版，網絡版可以和DMS-TDM（大禹試驗數據管理系統）無縫集成，實現試驗數據的實時采集、監控和存儲；單機版則可以脫離DMS-TDM系統，單獨運行。

功能解析

1、自動化試驗程序編輯

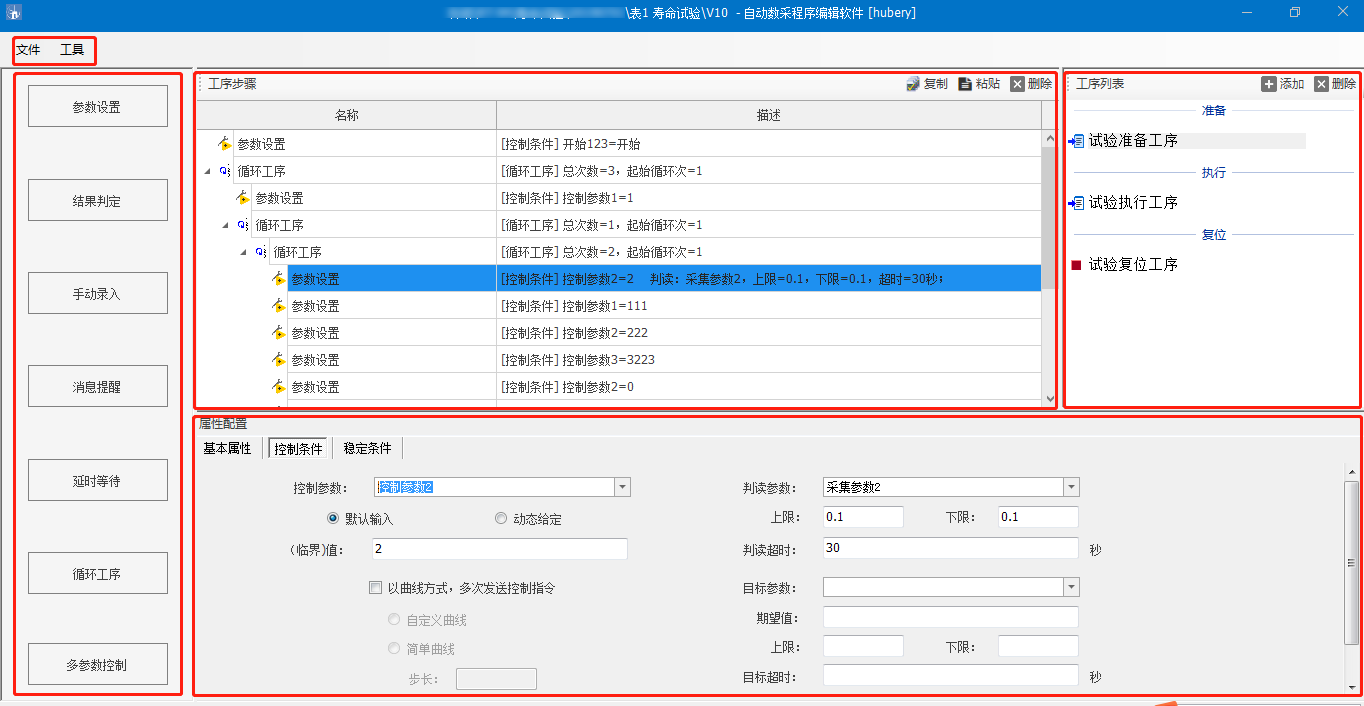

自動化試驗工藝編輯如下圖所示：

■ 功能菜單

系統包含諸如創建、保存、復制、粘貼、刪除、發布、自檢、調試等功能，方 便對編輯的程序進行操作。

■ 工序列表

根據試驗工藝的先后順序，確定準備工序、執行工序和復位工序。

■ 工序步驟

將每一個試驗動作，抽離成一條具體工步指令，比如參數給定、數據判讀、延時等待、循環執行、跳轉等。

■ 屬性配置

屬性配置配合不同的工序步驟以完成不同場景需求，比如配置給定值、延時時長、判讀上下限、循環次數等。

將專業的試驗工藝和程序結合起來，通過可視化編輯，能夠讓沒有編程基礎的試驗工藝人員就能將專業的試驗工序拆解成能自動執行的程序。從上層應用來實現試驗的自動化載荷譜編制，解放了試驗設備維護人員，為每個試驗設備進行改造以滿足自動化需求的工作；解耦了試驗工藝和特定設備的強依賴關系。

2、自動化試驗程序執行

自動化試驗程序執行平臺如下圖所示：

■ 任務關聯

自動化試驗程序執行可以和試驗任務相關聯，把每個試驗過程看作為一個試驗任務，可以動態關聯不同的試驗程序。

■ 執行器

執行器是自動執行的核心，在執行過程中，針對不同的工序類型，運用不同的算法，滿足不同的試驗需要。

■ 監控報警

對于一些關鍵重要參數，可以動態配置到監控面板，系統會實時監控，并根據所配報警策略實時報警提醒，增加安全保障。

■ 數據存儲

試驗自動化，不僅能夠自動控制試驗過程，而且能夠自動采集數據，根據設定的采樣率進行過程數據的采集，根據添加的工序類型，進行結果數據采集。將采集的數據入庫保存，以待后續分析應用。

壽命試驗的自動化，很大程度上減輕了試驗工反復操作試驗設備并記錄較短時間內產品狀態的工作量，將試驗工藝、試驗設備、試驗經驗知識相結合，實現試驗設備的自動控制、試驗數據的自動、直接采集，很大程度提高了企業試驗信息化水平。

DMS-ASS自動化試驗解決方案已經在多家企業進行了實踐，并得到了廣泛而良好的認可?；谧詣踊瘔勖囼?yàn)的實施和推廣，我們在諸如自動化試驗安全控制、集中監控、多參數同時給定控制、多參數動態給定和判讀等方面也積累了豐富的經驗，我們將在后期陸續為大家分享。

更多實踐

基于在自動化壽命試驗領域的大量應用和實施，我們在諸如自動化試驗安全控制、集中監控、多參數同時給定控制、多參數動態給定和判讀等方面也積累了豐富的經驗，我們將在后期陸續為大家分享更多應用案例。
